1draad — Handleiding

1. 1draad

1draad is een browsergebaseerd tekenprogramma voor elektriciens om snel en eenvoudig een eendraadschema en situatieplan van elektrische installaties te tekenen.

Omdat 1draad volledig in de browser werkt, is er geen installatie nodig. Je opent de toepassing via app.1draad.be in een moderne browser en je bent meteen aan de slag. Wanneer je aangemeld werkt, worden je projecten automatisch opgeslagen in de cloud. Werk je zonder account, dan kan je de editor wel uitproberen, maar werk je tijdelijk lokaal in je browser.

Bekijk de demo op YouTube

Twee manieren van werken

Manier 1: Beginnen met het eendraadschema

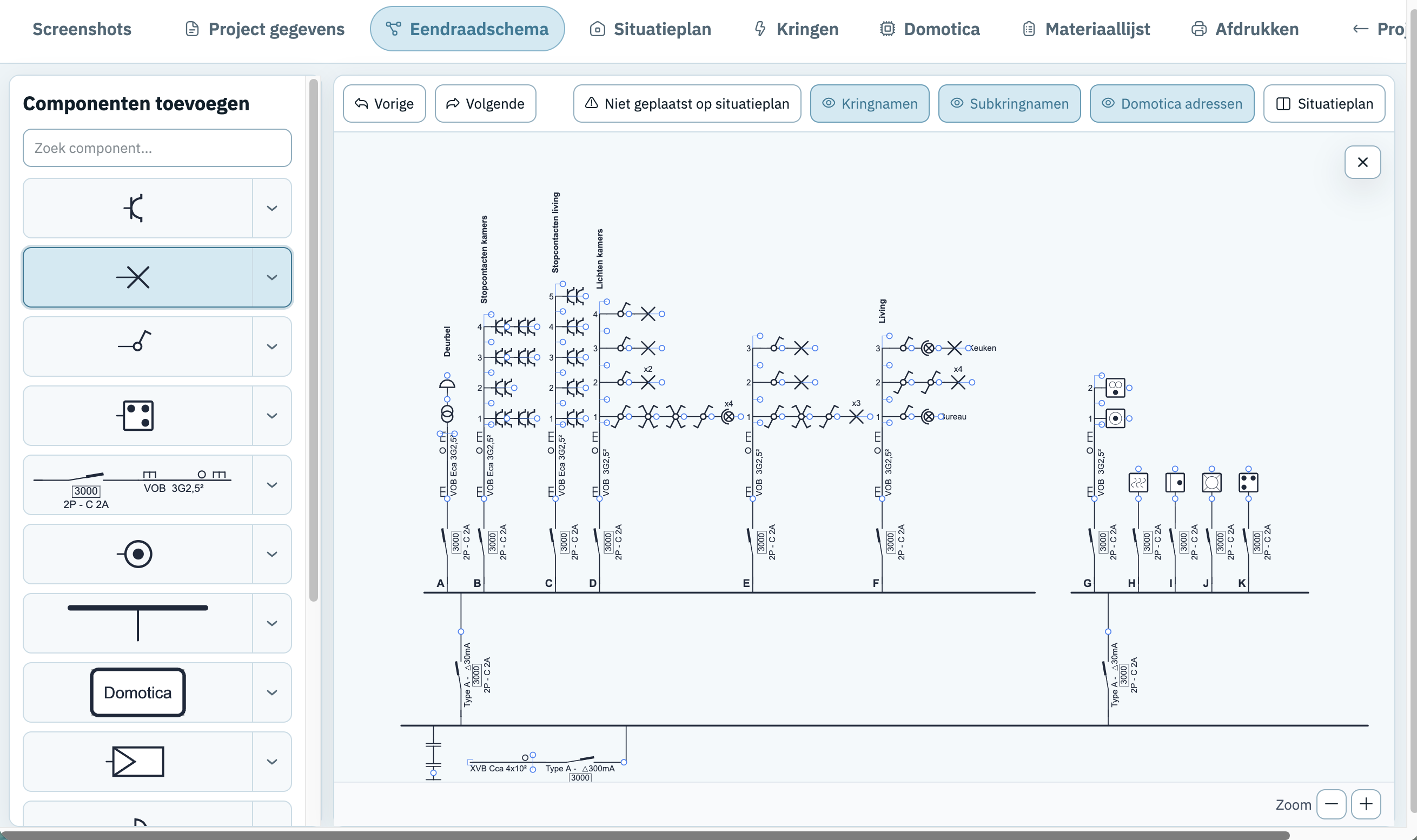

1. Begin met het eendraadschema. Selecteer symbolen uit de bibliotheek en voeg ze toe aan het schema.

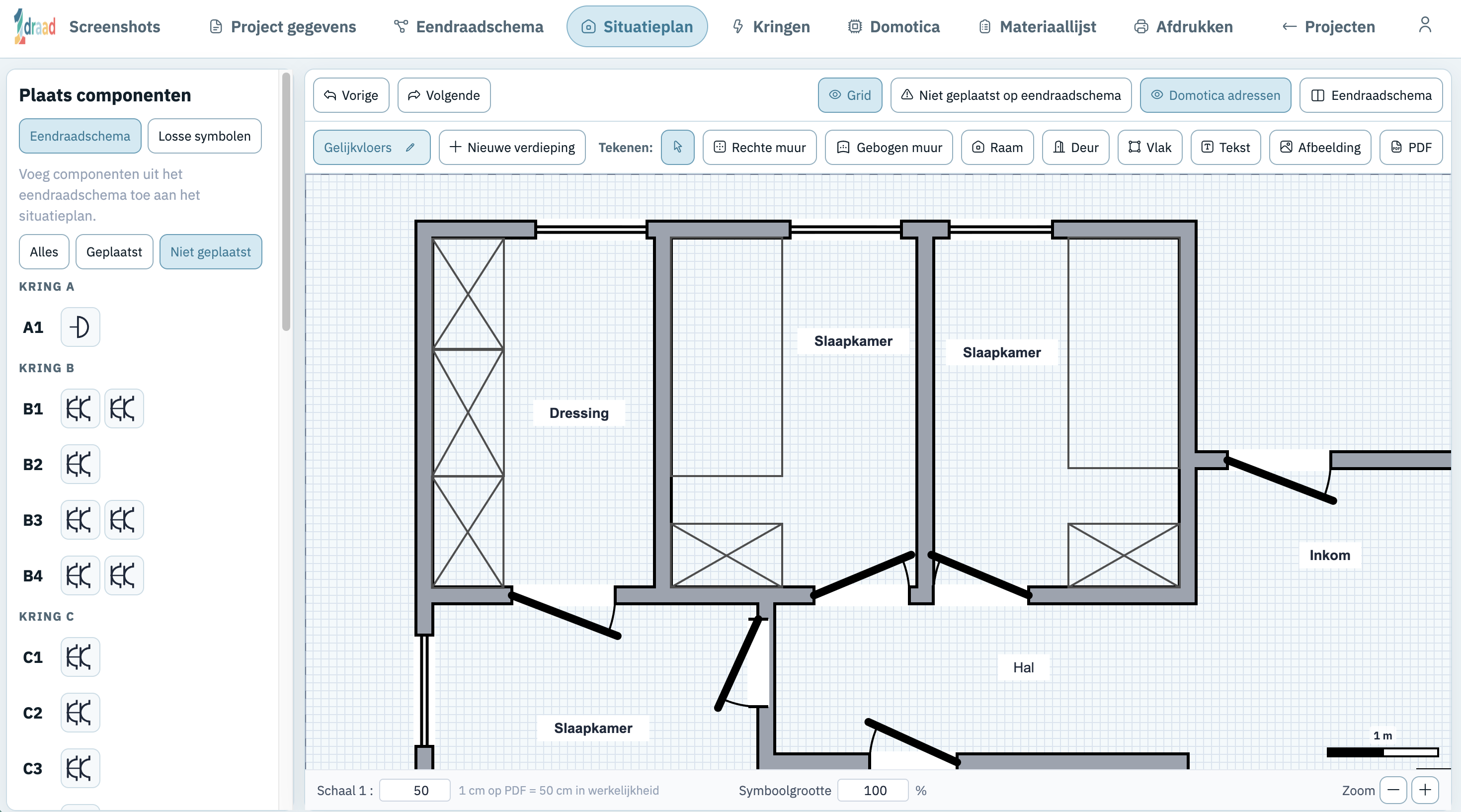

2. Teken daarna de plattegrond van de woning of importeer een bestaande plattegrond vanuit een afbeelding of PDF.

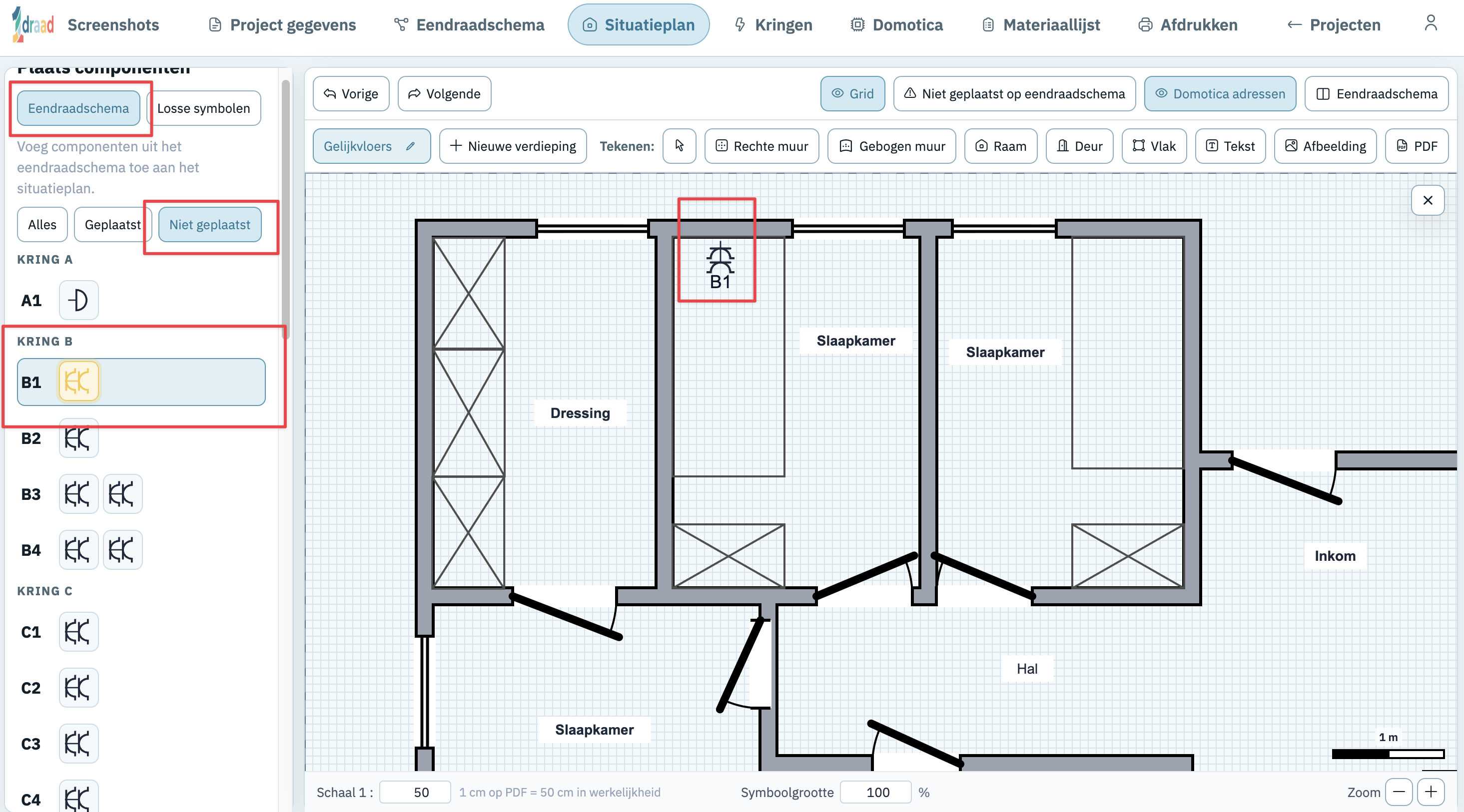

3. De symbolen die je gebruikte in het eendraadschema vind je links naast de getekende grondplannen terug en plaats je met een eenvoudige klik op het situatieplan.

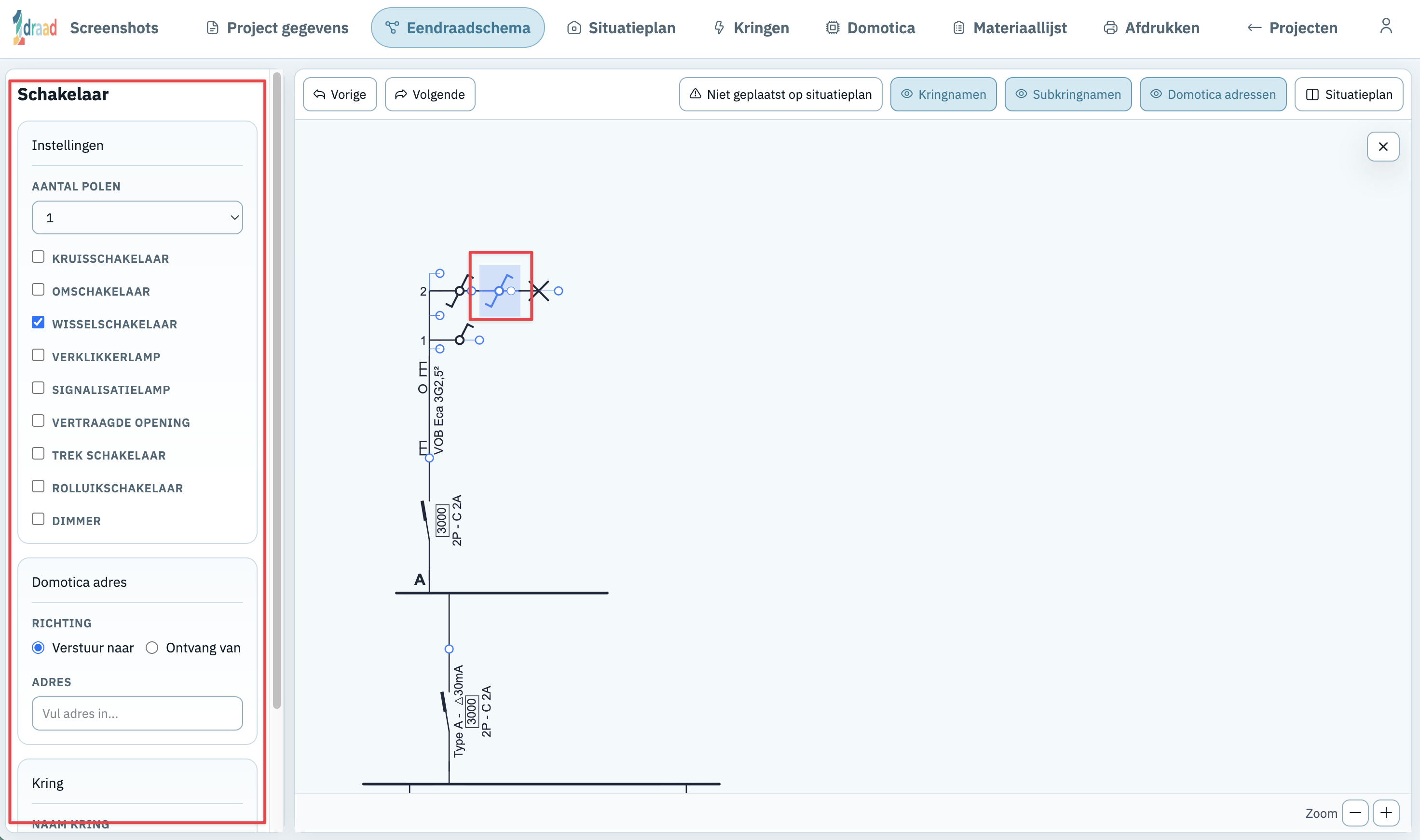

4. Je kan een symbool aanpassen door zijn eigenschappen te wijzigen. Het situatieplan en eendraadschema blijven steeds synchroon.

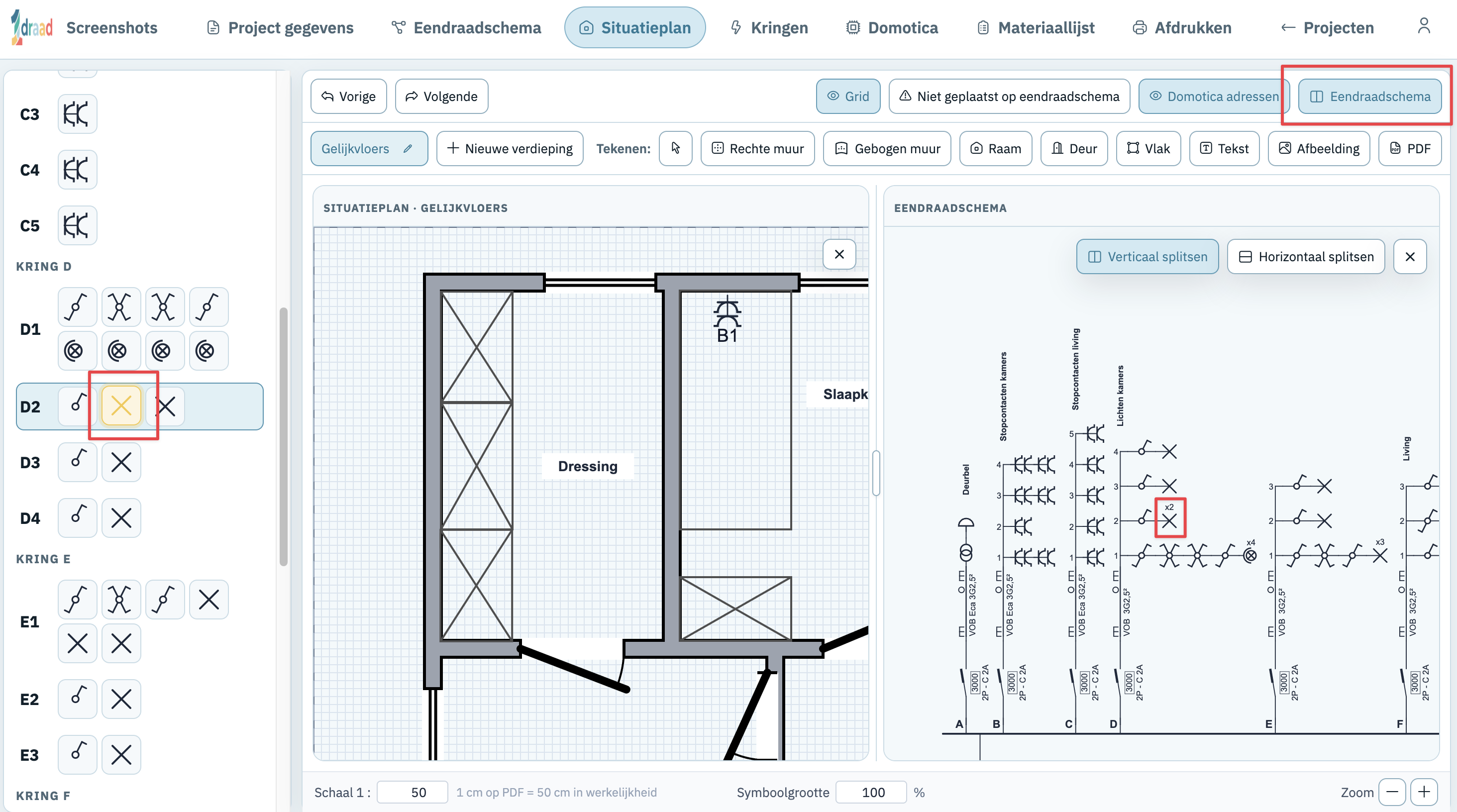

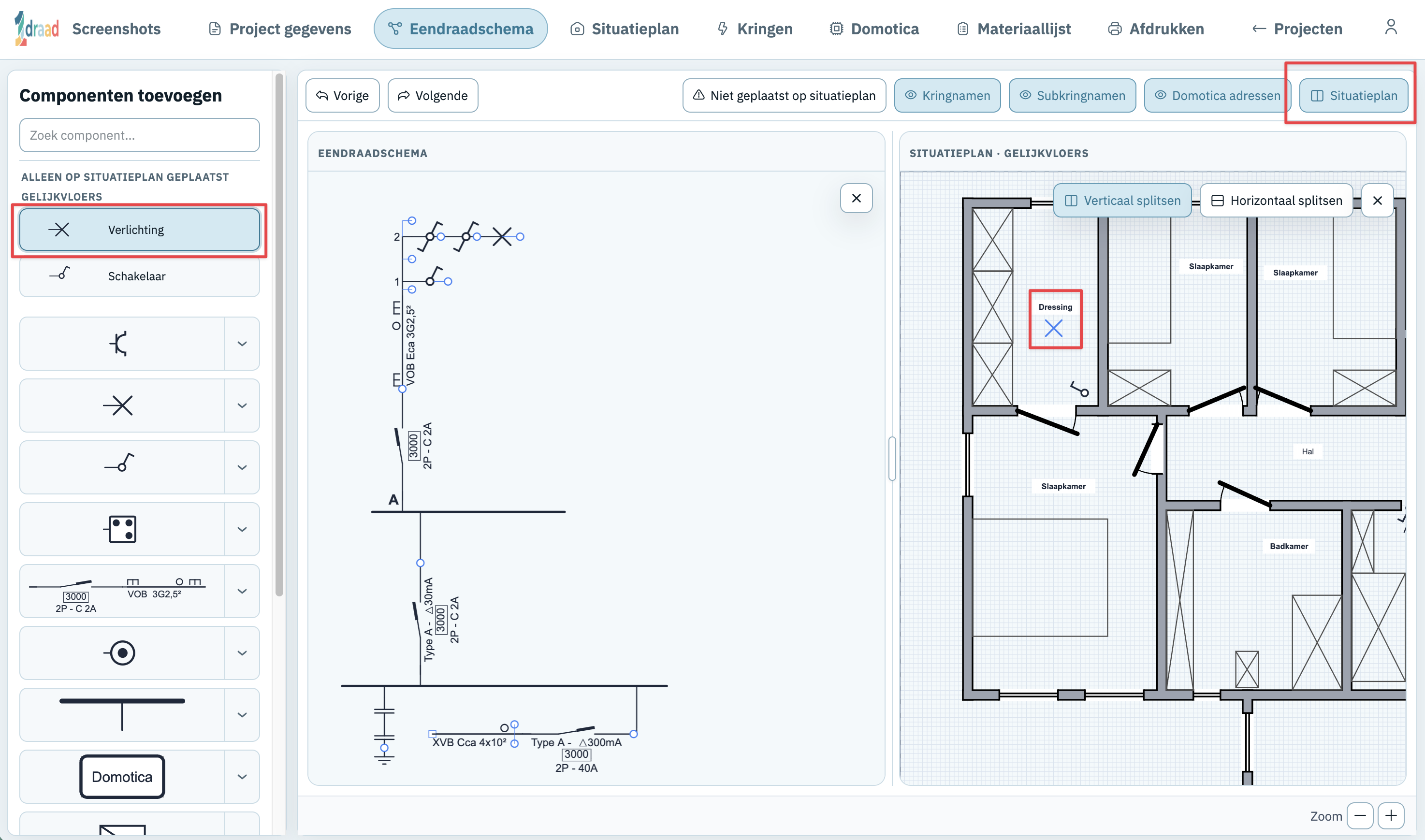

5. Je kan ook een splitscherm activeren waardoor naast de plattegrond ook het eendraadschema getoond wordt. Je kan dan de symbolen die nog niet op het situatieplan geplaatst zijn, in het eendraadschema opzoeken en langs die weg ook selecteren.
6. Andersom werken kan ook: met de functie "vrije symbolen" kan je eerst symbolen op het situatieplan plaatsen en ze daarna koppelen aan het eendraadschema.
7. Bekijk de automatisch gegenereerde materiaallijst, stel je kringen in en druk het volledige dossier af als PDF.

1

2

3

4

5

Manier 2: Beginnen met het situatieplan

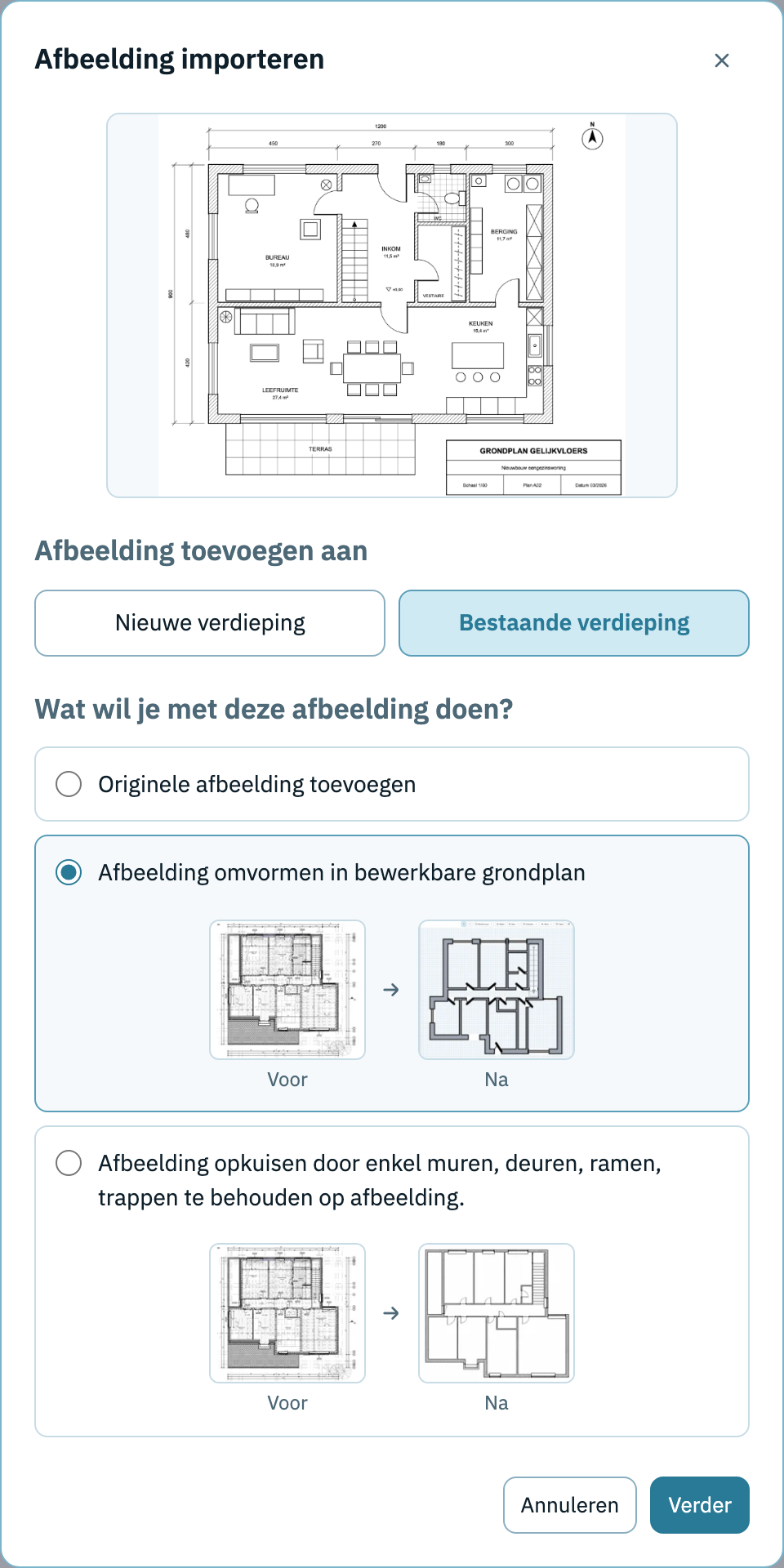

1. Begin met het situatieplan. Teken zelf een grondplan of importeer een bestaande plattegrond vanuit een afbeelding of PDF.

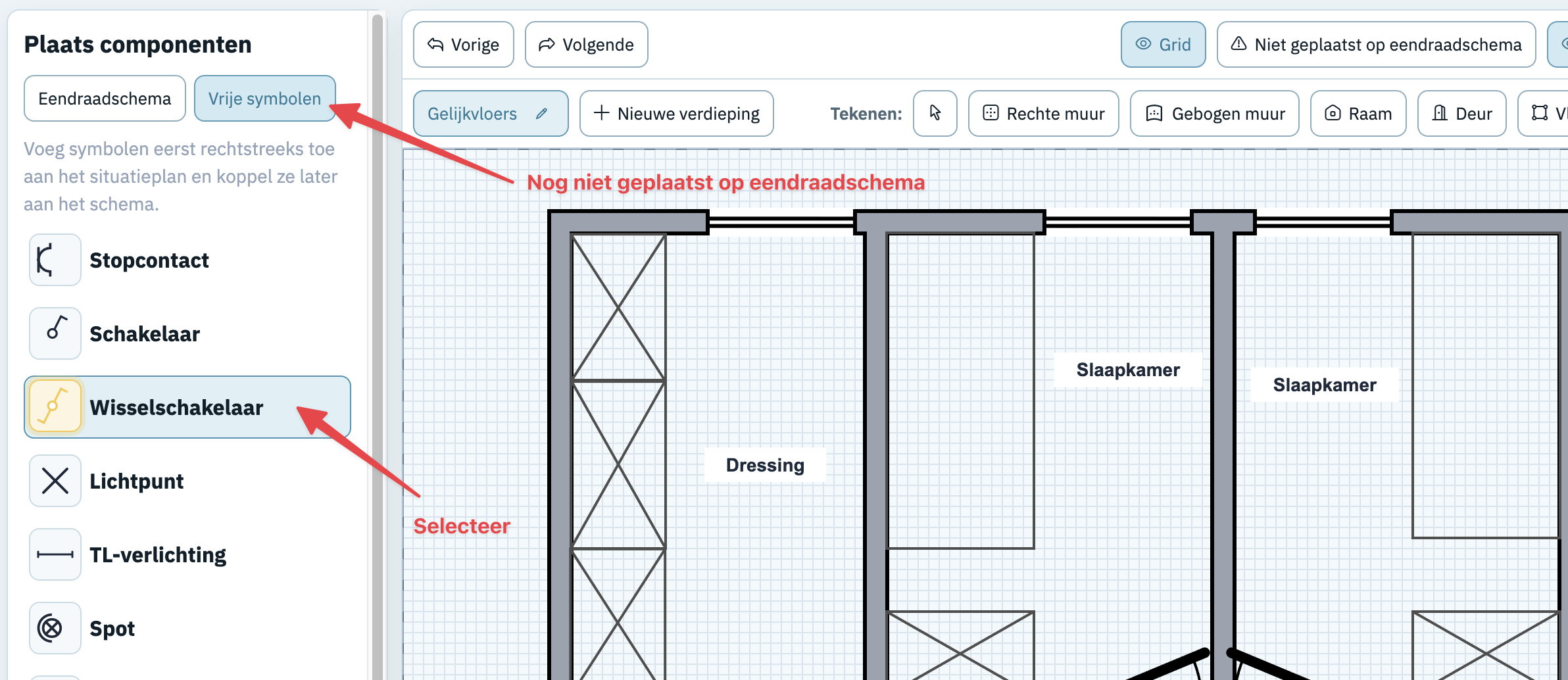

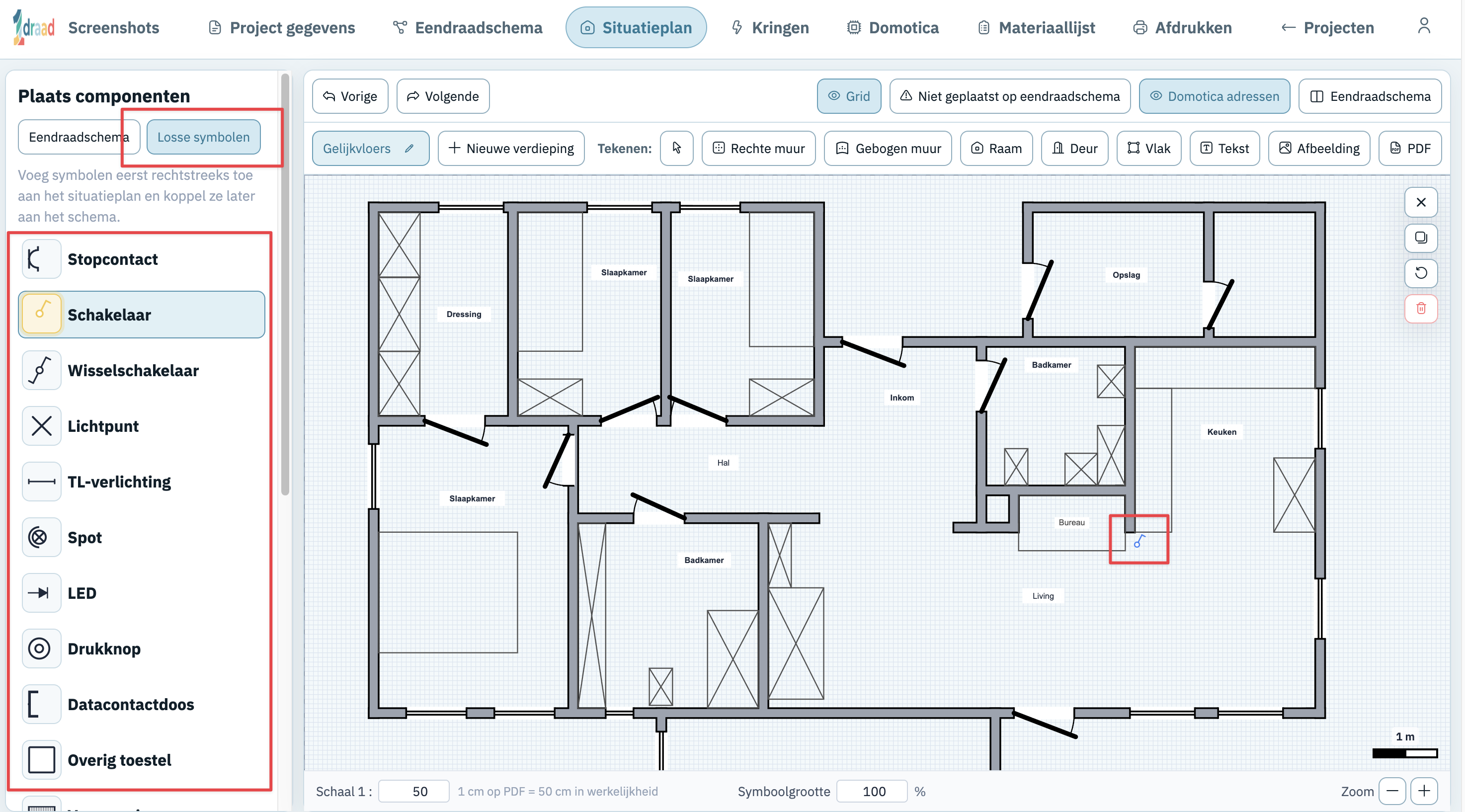

2. Plaats met de optie "vrije symbolen" jouw gewenste symbolen op het situatieplan met een eenvoudige klik.

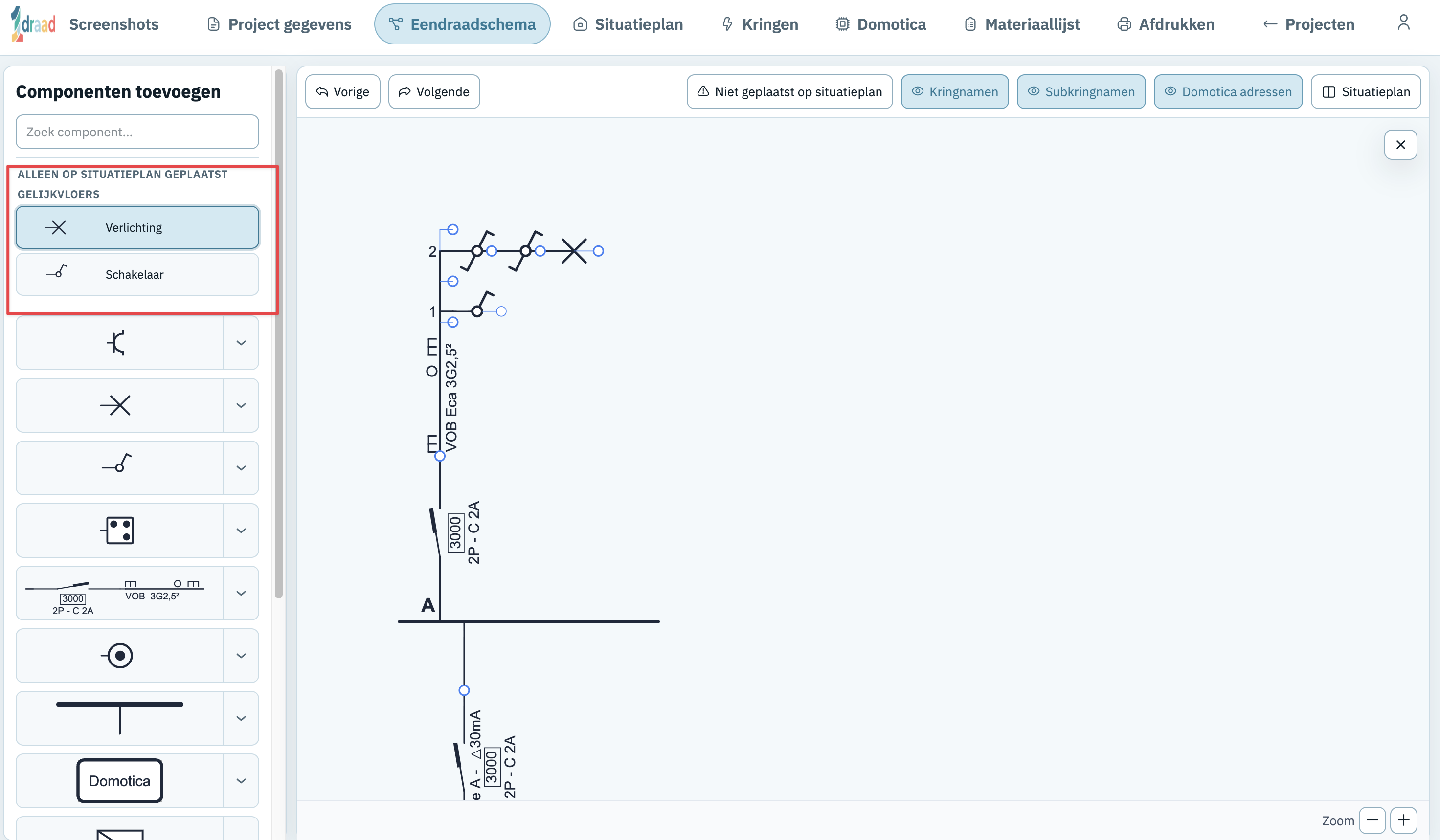

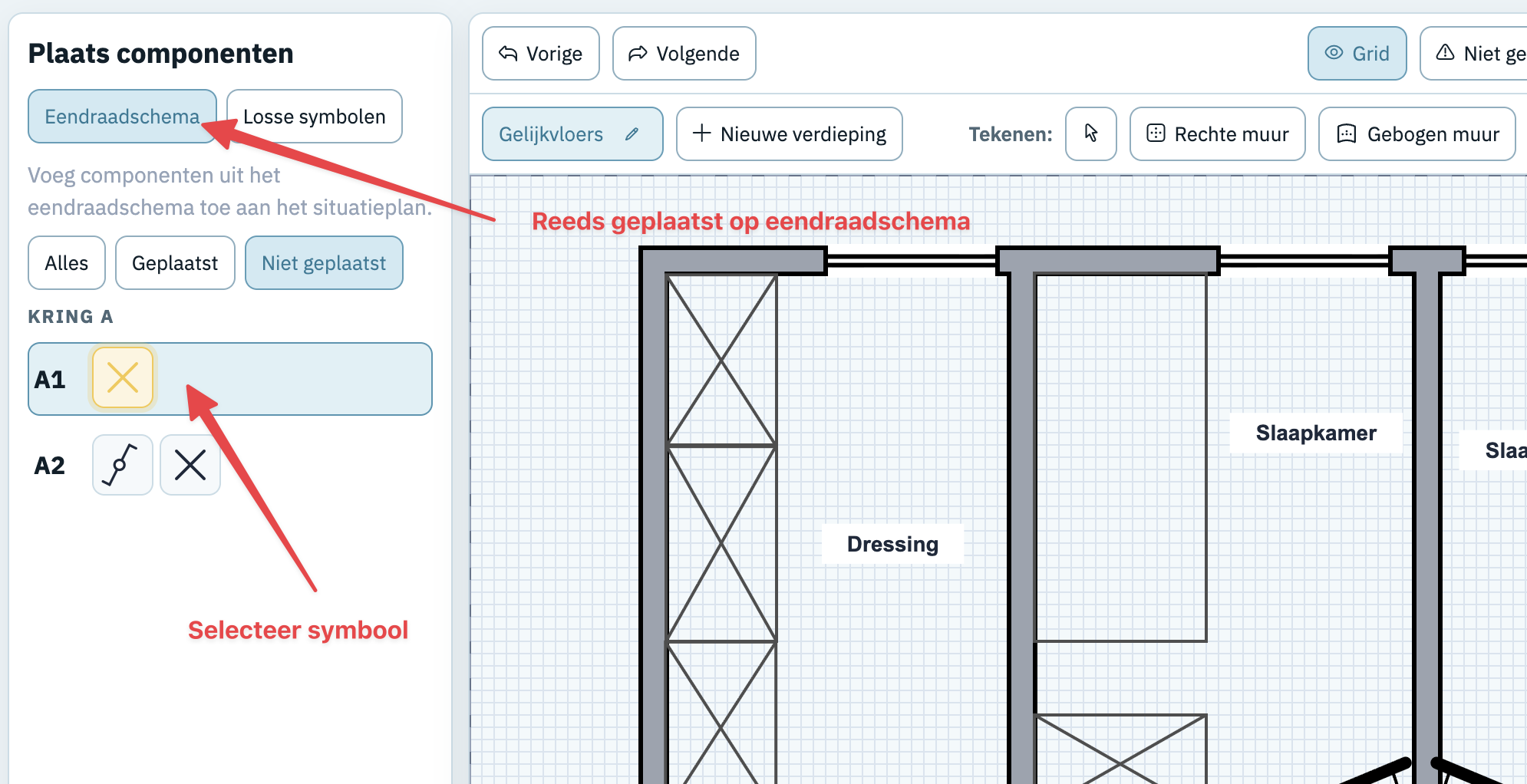

3. De symbolen die je toevoegde aan het situatieplan voeg je dan later toe aan het eendraadschema.

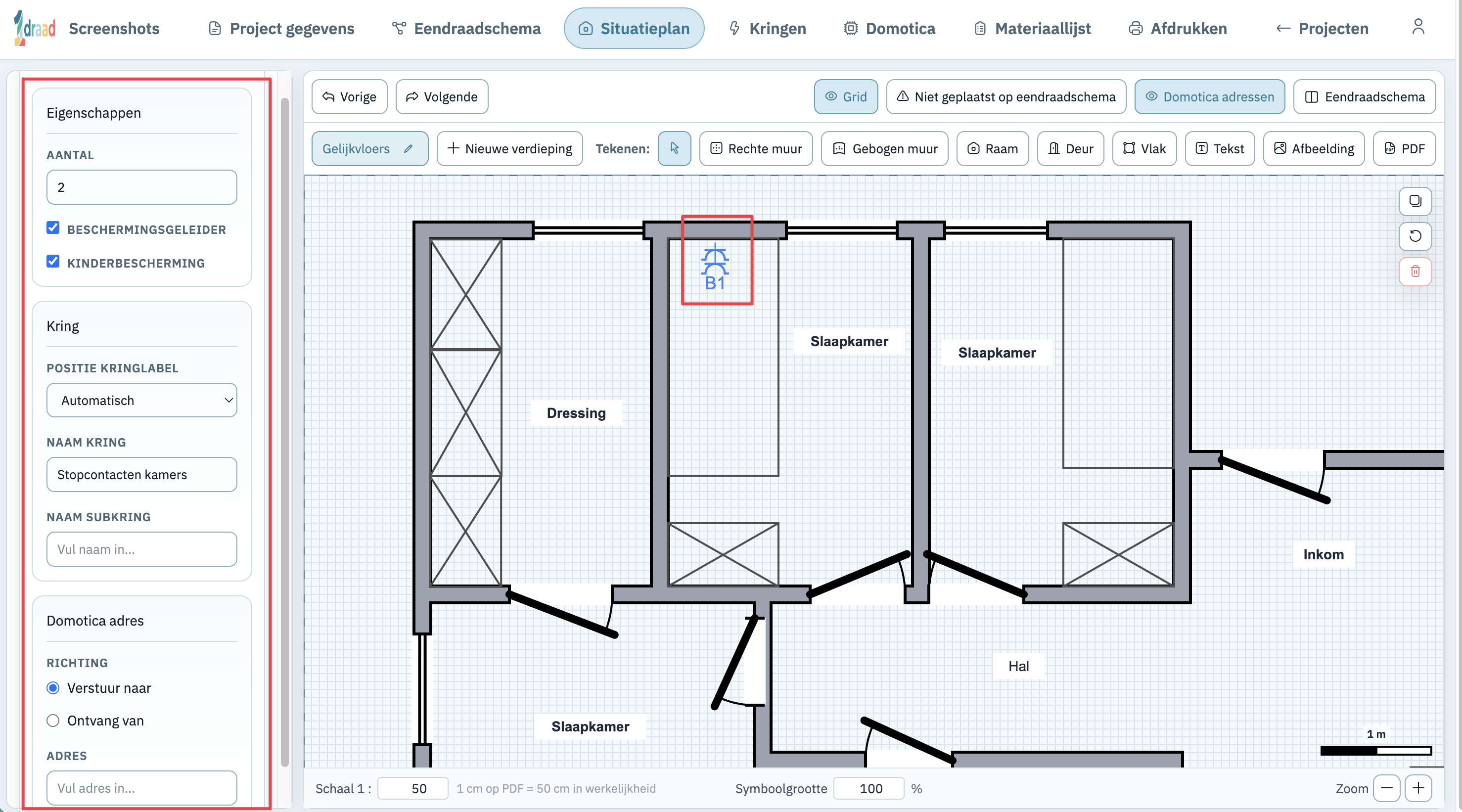

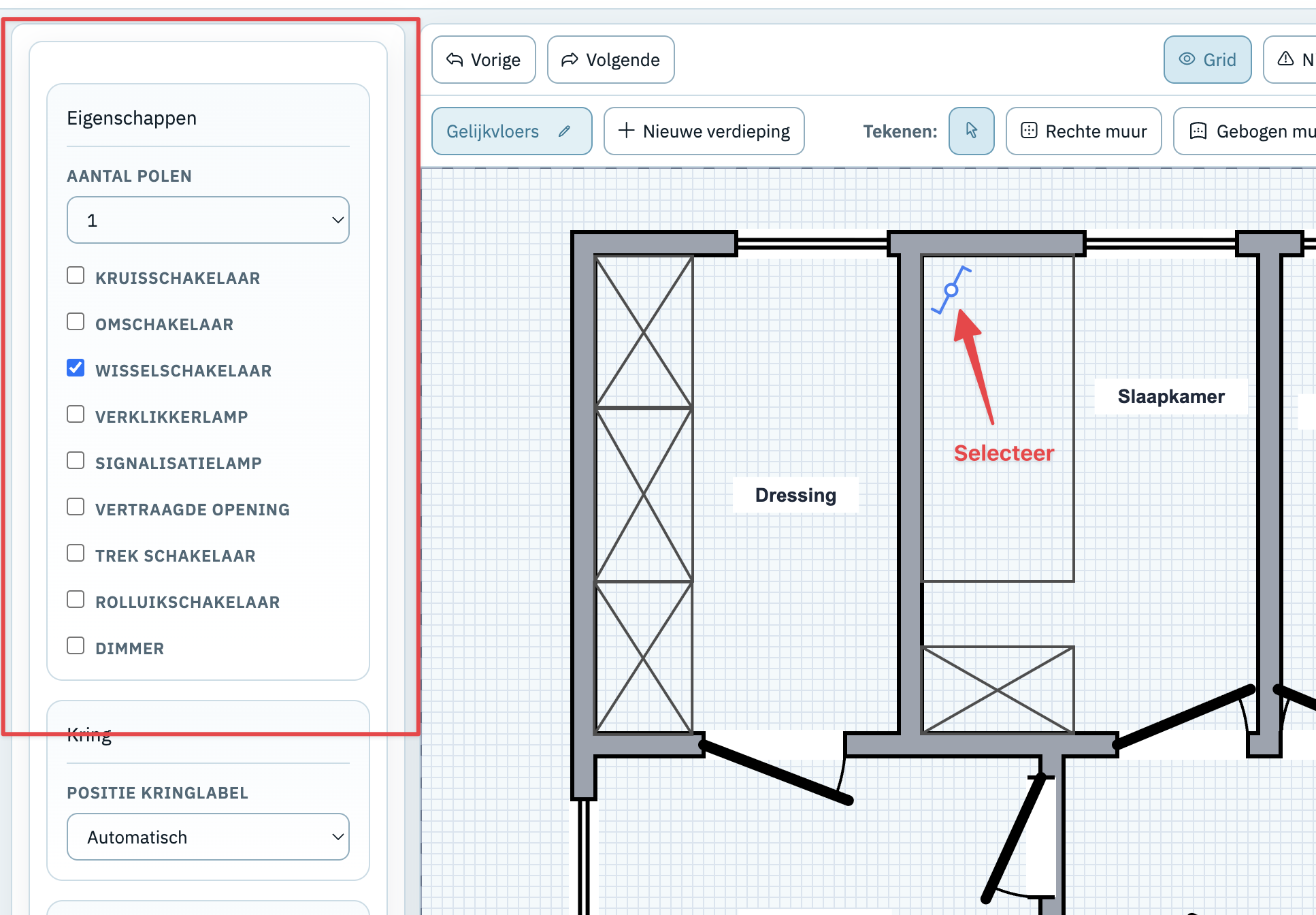

4. Je kan een symbool aanpassen door zijn eigenschappen te wijzigen. Het situatieplan en eendraadschema blijven steeds synchroon.

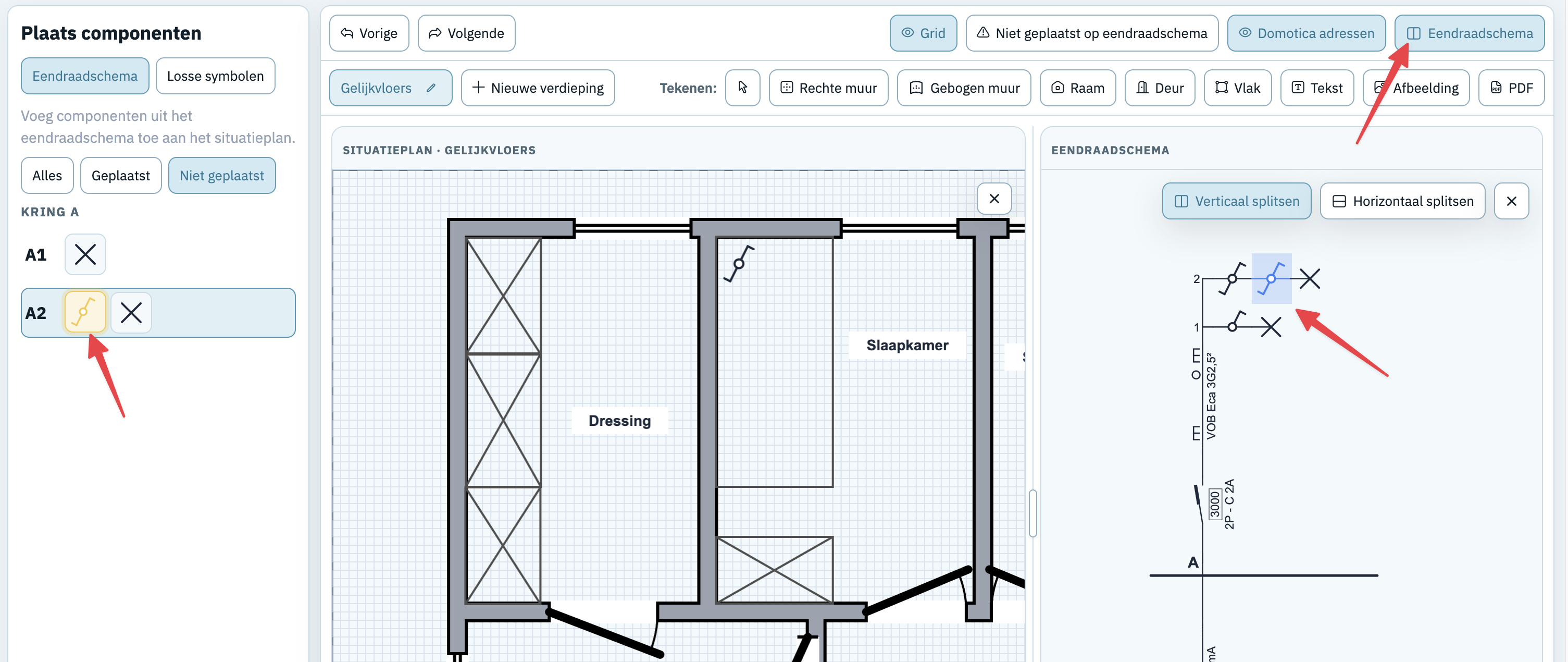

5. Je kan ook een splitscherm activeren waardoor naast het eendraadschema ook het situatieplan getoond wordt. Je kan dan de symbolen die nog niet op het eendraadschema geplaatst zijn, in het situatieplan opzoeken en langs die weg ook selecteren.
6. Bekijk de automatisch gegenereerde materiaallijst, stel je kringen in en druk het volledige dossier af als PDF.

1

2

3

4

5

2. Aan de slag

1draad openen

1draad is een webtoepassing — geen download of installatie nodig. Open je browser en ga naar:

app.1draad.be

1draad werkt in moderne browsers. Als je browser niet ondersteund wordt, krijg je daarvan een melding in de toepassing.

Een account aanmaken

Als je nog geen account hebt, klik je op 'Registreren' op de aanmeldpagina en vul je je e-mailadres en wachtwoord in.

Aanmelden

Je kan op twee manieren aanmelden:

• met je e-mailadres en wachtwoord
• met een magische link die je per e-mail ontvangt

Voor een magische link vul je alleen je e-mailadres in. Je ontvangt daarna een e-mail met een link om meteen in te loggen.

Wachtwoord vergeten

Klik op 'Wachtwoord vergeten?' op de aanmeldpagina. Vul je e-mailadres in en je ontvangt een e-mail met een link om een nieuw wachtwoord in te stellen.

Niet aangemeld werken

Je kan de editor ook zonder account uitproberen. In die modus werk je in een tijdelijk voorbeeldproject. Je wijzigingen blijven dan tijdelijk lokaal in je browser beschikbaar, maar worden niet als volwaardig project in de cloud opgeslagen.

Wil je je werk bewaren, maak dan vanuit de editor een account aan en werk verder binnen je account.

3. Projecten beheren

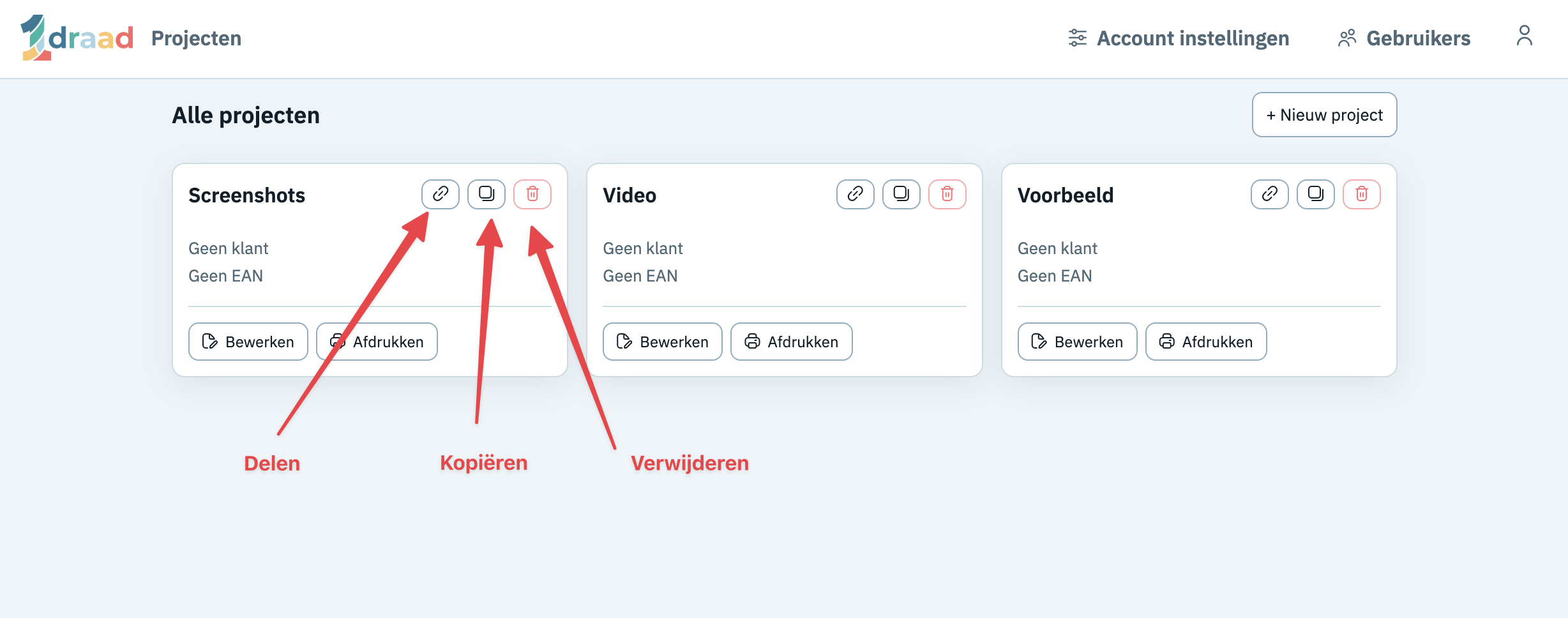

Het projectenoverzicht

Na het aanmelden kom je terecht in het projectenoverzicht. Hier zie je alle projecten die aan je account gekoppeld zijn.

• Klik op een project om het te openen.
• Gebruik de extra knoppen op de projectkaart om een project te kopiëren of te verwijderen.
• Via de knop Bewerken open je meteen het eendraadschema.
• Via de knop Afdrukken ga je rechtstreeks naar de afdrukpagina van dat project.

Een nieuw project aanmaken

Klik op de knop 'Nieuw project' in het projectenoverzicht. Je komt eerst op het formulier 'Projectgegevens' terecht. Vul daar de administratieve gegevens in en open daarna het eendraadschema of situatieplan.

Een project kopiëren

Wil je vertrekken van een bestaand dossier, dan kan je een project dupliceren via de kopieerknop op de projectkaart. De kopie verschijnt als apart project in je overzicht en kan daarna onafhankelijk verder bewerkt worden.

Een project delen via een publieke link

Wil je iemand een project laten bekijken zonder dat die persoon iets kan aanpassen, dan kan je een publieke link met alleen-lezen toegang gebruiken. Klik in het projectenoverzicht op Delen op de projectkaart. Je kan het deelvenster ook openen vanuit Projectgegevens met dezelfde knop Delen.

Wanneer je het deelvenster opent, maakt 1draad automatisch een publieke link aan. Daarna kan je op twee manieren delen:

1. Klik op 'Link kopiëren' en bezorg de link zelf aan de ontvanger.
2. Of vul het e-mailadres van de ontvanger in en klik op 'E-mail versturen' om de link rechtstreeks via 1draad te versturen.

De ontvanger kan via de publieke link het project bekijken, afdrukken en exporteren, maar niets wijzigen in jouw project. Als de ontvanger zelf een 1draad-account heeft en zich aanmeldt, kan die persoon wel een eigen kopie maken. Wijzigingen in die kopie hebben geen invloed op jouw originele project.

Automatisch opslaan

1draad slaat je project automatisch op terwijl je werkt. Je hoeft niet handmatig op te slaan. De opslag gebeurt op de achtergrond zodra je een wijziging aanbrengt.

Een project verwijderen

In het projectenoverzicht kan je een project verwijderen via de verwijderknop op de projectkaart. Een verwijderd project kan niet worden hersteld.

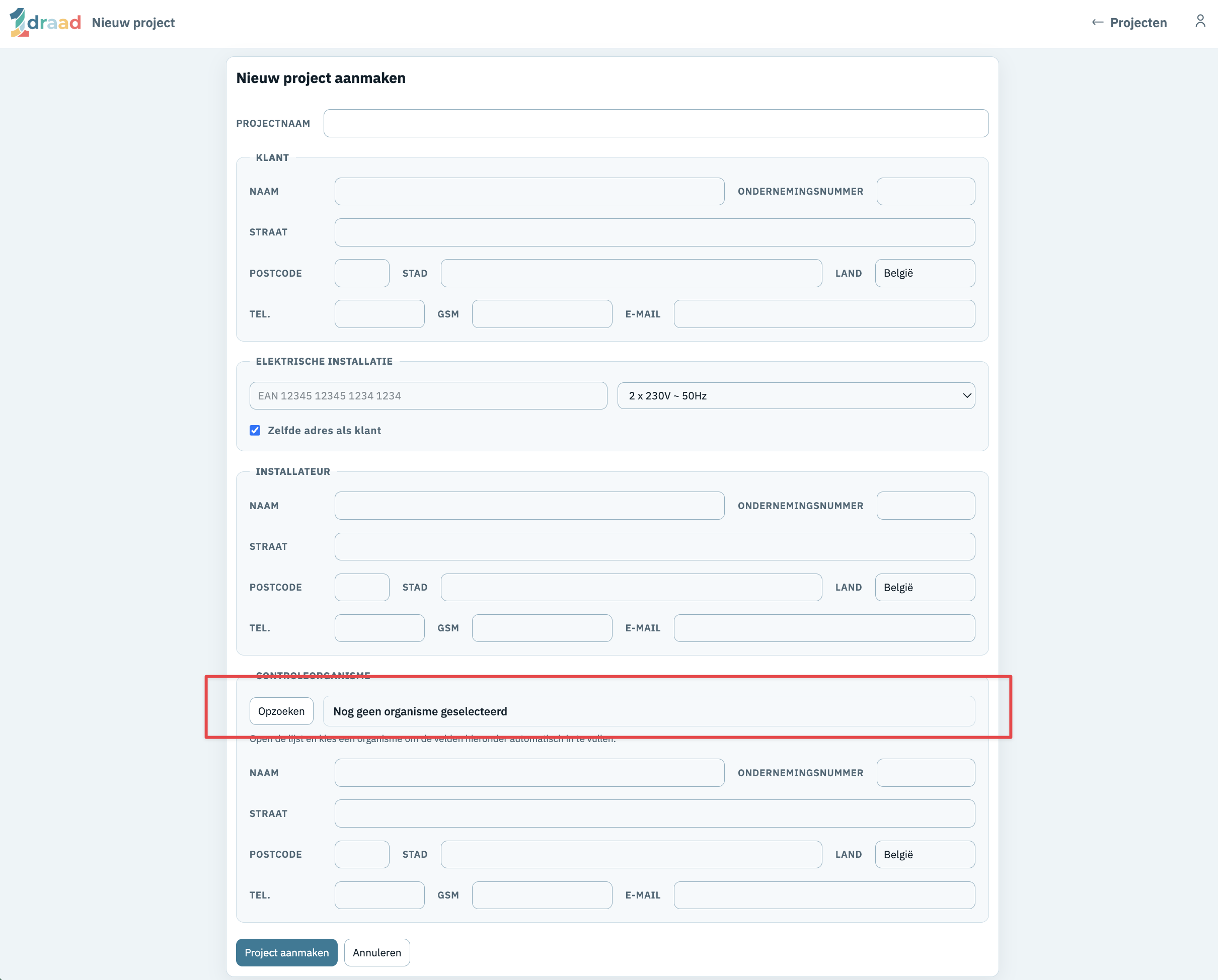

4. Project & Administratieve Gegevens

In het tabblad 'Projectgegevens' vul je de administratieve informatie in. De gegevens van de elektrische installatie, installateur, het controleorganisme, het installatietype, het stroomtype en de EAN-code worden gebruikt bij het afdrukken van het dossier.

Bovenaan geef je ook een projectnaam op. Die naam zie je later terug in het projectenoverzicht en bovenaan in de editor.

Klant

Vul de naam, het adres en de contactgegevens van de klant in. Indien gewenst kan je hier ook een ondernemingsnummer invullen.

Als het adres van de elektrische installatie verschilt van het adres van de klant, kan je een afwijkend installatieadres invullen.

EAN-code

Optioneel kan je de EAN-code van de aansluiting invullen. Deze verschijnt op de afgedrukte documenten.

1draad controleert automatisch of de EAN-code een geldige EAN-18 is.

Installatietype, stroomtype en installatieadres

Bij de gegevens van de elektrische installatie kies je het type installatie: Huishoudelijke installatie of Niet-huishoudelijke installatie. Kies Niet-huishoudelijke installatie wanneer je dossier een inventaris van uitwendige invloeden moet bevatten.

Het tabblad Uitwendige invloeden verschijnt alleen voor niet-huishoudelijke installaties. Voor huishoudelijke installaties verbergt 1draad dit tabblad; eventueel eerder ingevulde uitwendige invloeden blijven bewaard, maar worden verborgen en niet geëxporteerd zolang het project als huishoudelijke installatie ingesteld staat.

Daarnaast kies je ook het stroomtype van de aansluiting.

Als het installatieadres gelijk is aan het adres van de klant, vink je eenvoudig 'Zelfde adres als klant' aan. In dat geval hoef je het installatieadres niet opnieuw in te vullen.

Installateur

• Eigen gegevens: Als je zelf de installateur bent, worden je naam en bedrijfsgegevens automatisch ingevuld vanuit je accountinstellingen. (Zie Account & Instellingen om je gegevens in te stellen.)
• Andere installateur: Als de installatie door iemand anders uitgevoerd wordt, kan je de naam en gegevens van die installateur handmatig invullen.

Ondernemingsnummer automatisch aanvullen

Wanneer je bij klant, installateur of controleorganisme een ondernemingsnummer invult, kan 1draad lege naam- en adresvelden automatisch aanvullen. Handmatig ingevulde velden blijven behouden.

Controleorganisme

Je kan de gegevens van het controleorganisme invullen.

• Klik op het zoekicoon om een lijst van erkende controleorganismen te openen. Selecteer een organisatie om de velden automatisch in te vullen.
• In de lijst kan je zoeken op naam, postcode, stad of ondernemingsnummer.
• Je kan de gegevens ook handmatig invullen.

5. Eendraadschema

Klik op het tabblad 'Eendraadschema' om de schema-editor te openen.

Demo: open het eendraadschema

5.1 Overzicht van de interface

Het scherm bestaat uit twee delen:

• Links: de symbolenbibliotheek met alle beschikbare componenten.
• Rechts: het tekenblad waarop je het schema opbouwt.

Bovenaan vind je de werkbalk met knoppen voor veelgebruikte acties. Onderaan beschik je over aparte zoomknoppen.

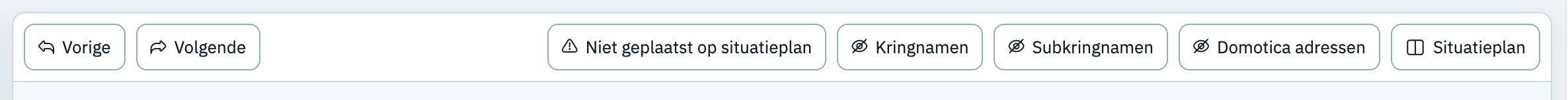

5.2 Werkbalk

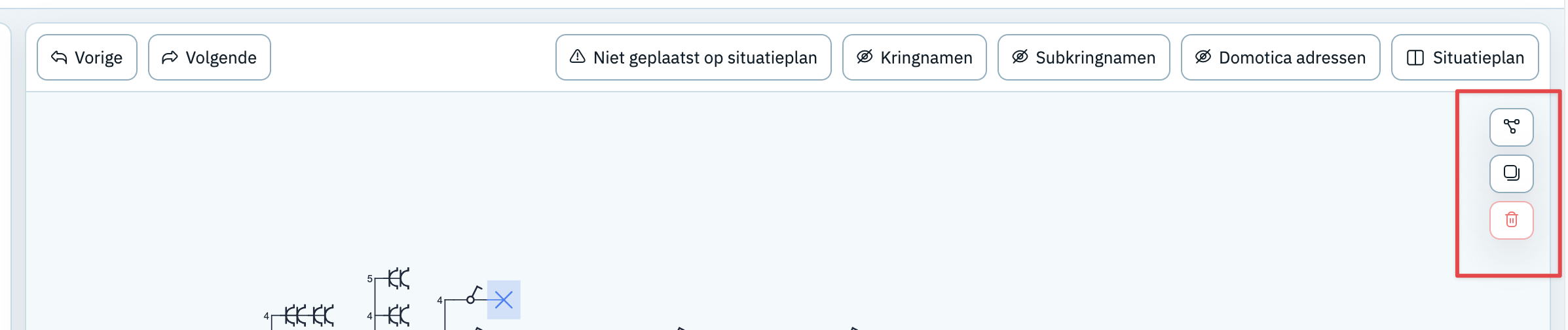

Wanneer een of meer symbolen geselecteerd zijn, verschijnen bijkomende knoppen:

5.3 Het eendraadschema tekenen

De invoegmodus activeren

Klik op een symbool in de bibliotheek om de invoegmodus te activeren. Je cursor verandert en op het tekenblad verschijnen invoegpunten. Deze punten duiden de plaatsen aan waar je het symbool kan invoegen.

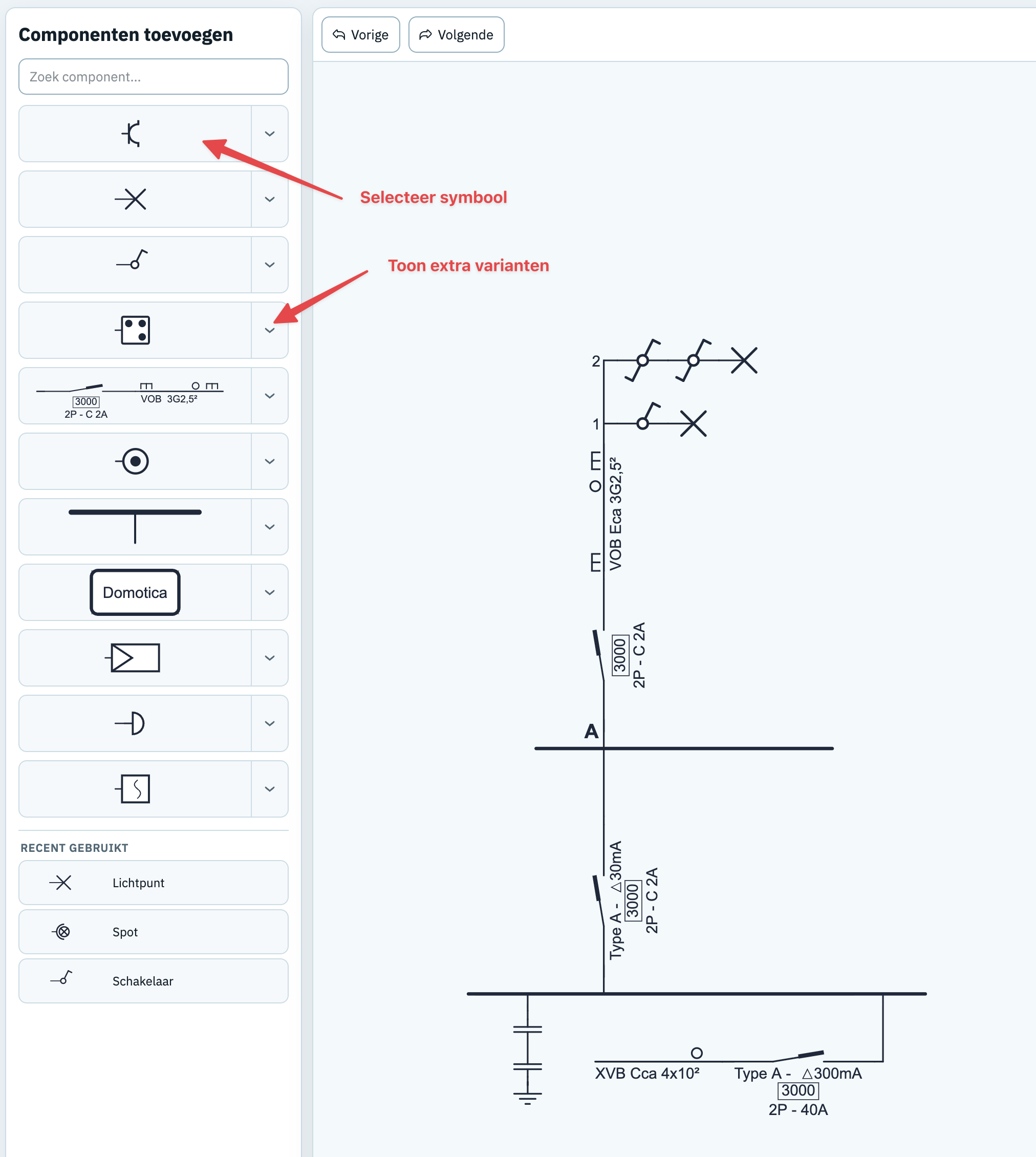

De symbolenbibliotheek

De bibliotheek bevat de beschikbare componenten, zoals stopcontacten, verlichting, toestellen, leidingen, aftakpunten en veiligheidscomponenten.

Gebruik het zoekveld om snel een component terug te vinden. Sommige componenten hebben extra varianten die je via de extra keuzeknop kan openen.

Afhankelijk van je project kan de bibliotheek ook extra hulplijsten tonen:

• Recent gebruikt: componenten die je recent toevoegde
• Alleen op situatieplan geplaatst: vrije symbolen die al op het situatieplan staan en nog aan het eendraadschema gekoppeld moeten worden

Een symbool toevoegen

1. Klik op het gewenste symbool in de bibliotheek. De invoegmodus wordt actief.

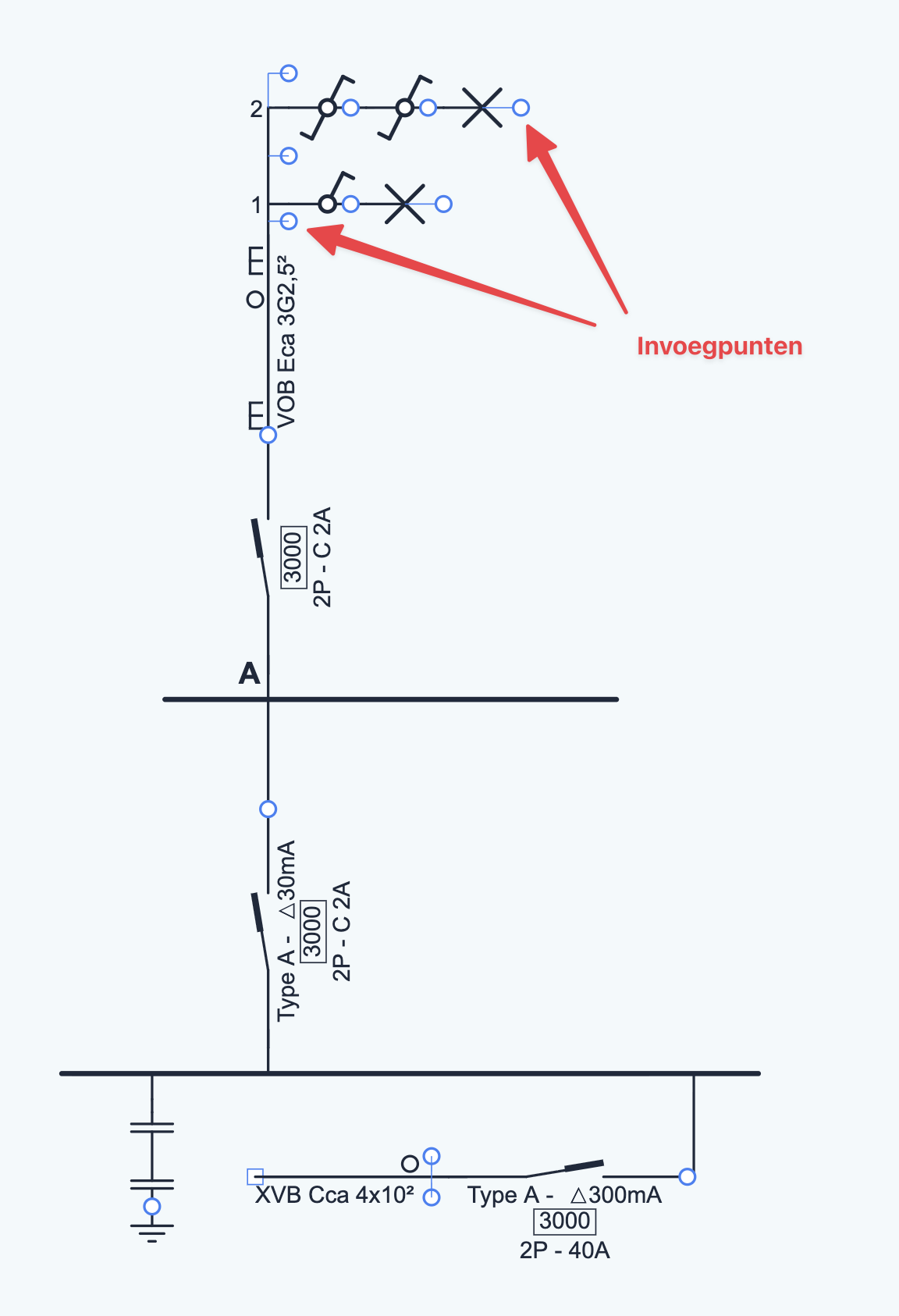

2. Op het tekenblad verschijnen invoegpunten.
3. Klik op een invoegpunt om het symbool op die positie in te voegen.
4. Herhaal stap 3 om hetzelfde symbool op meerdere plaatsen in te voegen, of klik op een ander symbool in de bibliotheek om verder te tekenen.
5. Druk op Escape om de invoegmodus te verlaten.

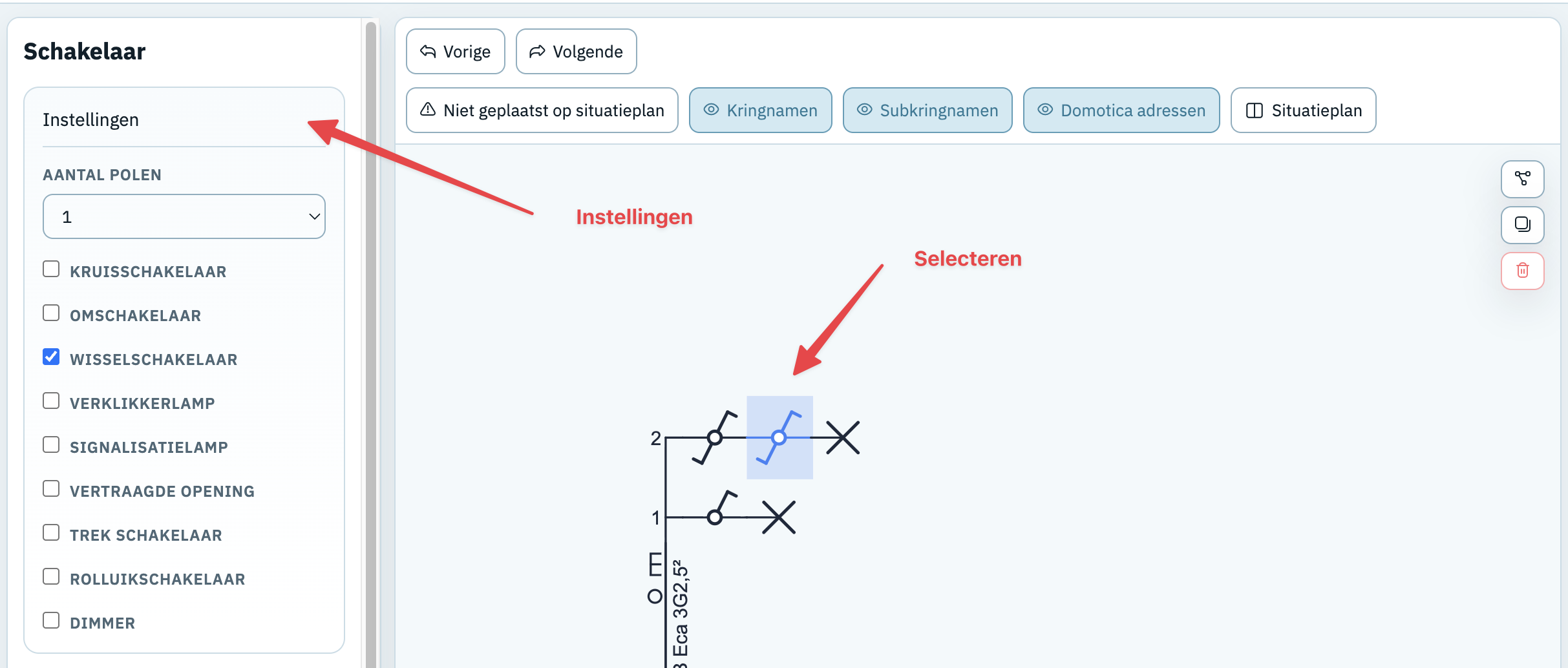

Een symbool wijzigen

Klik op een symbool om het te selecteren. Links verschijnt de eigenschappenlijst met alle instelbare opties voor dat type symbool.

Voorbeelden van eigenschappen:

• Schakelaar: aantal polen, dimmer (ja/nee), rolluikschakelaar, trekschakelaar, bewegingsdetector, …
• Automaat: ampèrewaarde, aantal polen, kabeltype en doorsnede
• Lamp: type (gewoon, TL, spot, LED), dimbaar
• Stopcontact: aantal, waterdicht, USB, kinderveiligheid
• Domoticasymbool: richting van het signaal en het bijhorende adres

Wijzigingen zijn direct zichtbaar op het eendraadschema én op het situatieplan. Deze zijn steeds volledig gesynchroniseerd.

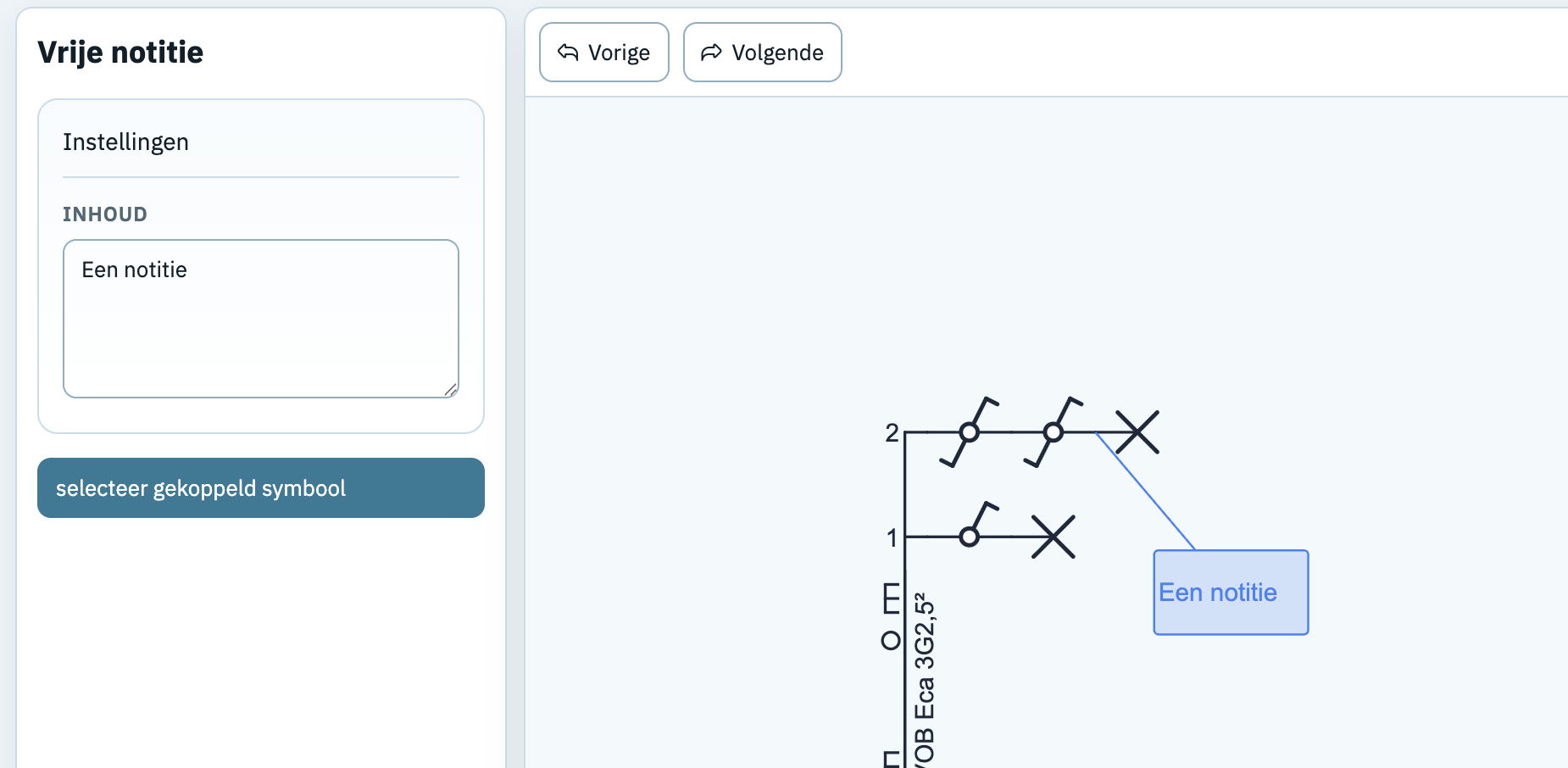

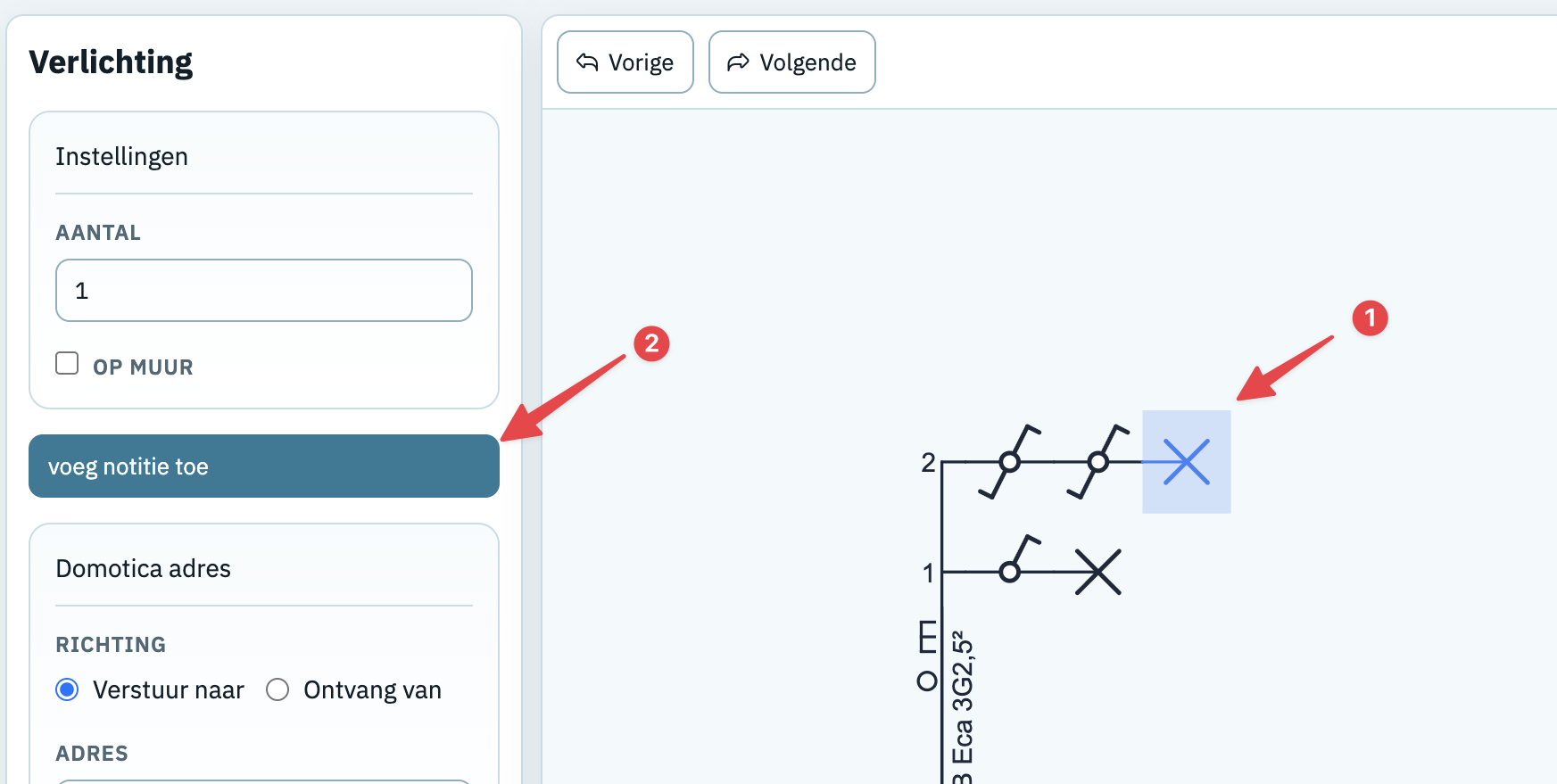

Een notitie toevoegen aan een symbool

Wil je extra uitleg of een opmerking bij een symbool plaatsen, selecteer dan het symbool in het eendraadschema en klik in het instellingenpaneel op 'voeg notitie toe'. Er verschijnt een vrije notitie naast het geselecteerde symbool.

De notitie blijft gekoppeld aan het symbool. Je kan de notitie aanklikken om de tekst aan te passen via 'Vrije notitie' in het instellingenpaneel, of ze verslepen om de positie rond het symbool te wijzigen. Via 'selecteer gekoppeld symbool' spring je vanuit de notitie terug naar het symbool waaraan ze gekoppeld is.

Automatische nummering

De nummering van kringen en symbolen verloopt standaard volledig automatisch:

• Kringen krijgen automatisch een alfabetische aanduiding (A, B, C, …).
• Symbolen op een leiding krijgen automatisch een opeenvolgend cijfer.

Wil je zelf bepalen welke letter een kring krijgt, selecteer dan een symbool op die kring en vul 'Kring Letter' in bij de kringinstellingen. Laat dit veld leeg om opnieuw de automatische letter te gebruiken. Als de gekozen letter al door een automatisch genummerde kring wordt gebruikt, vraagt 1draad of je de positie van die kring wil verwisselen.

5.4 Navigeren in het schema

Zoomen

• Draai aan het scrollwiel van de muis boven het tekenblad.
• Gebruik de zoomknoppen onderaan het scherm.

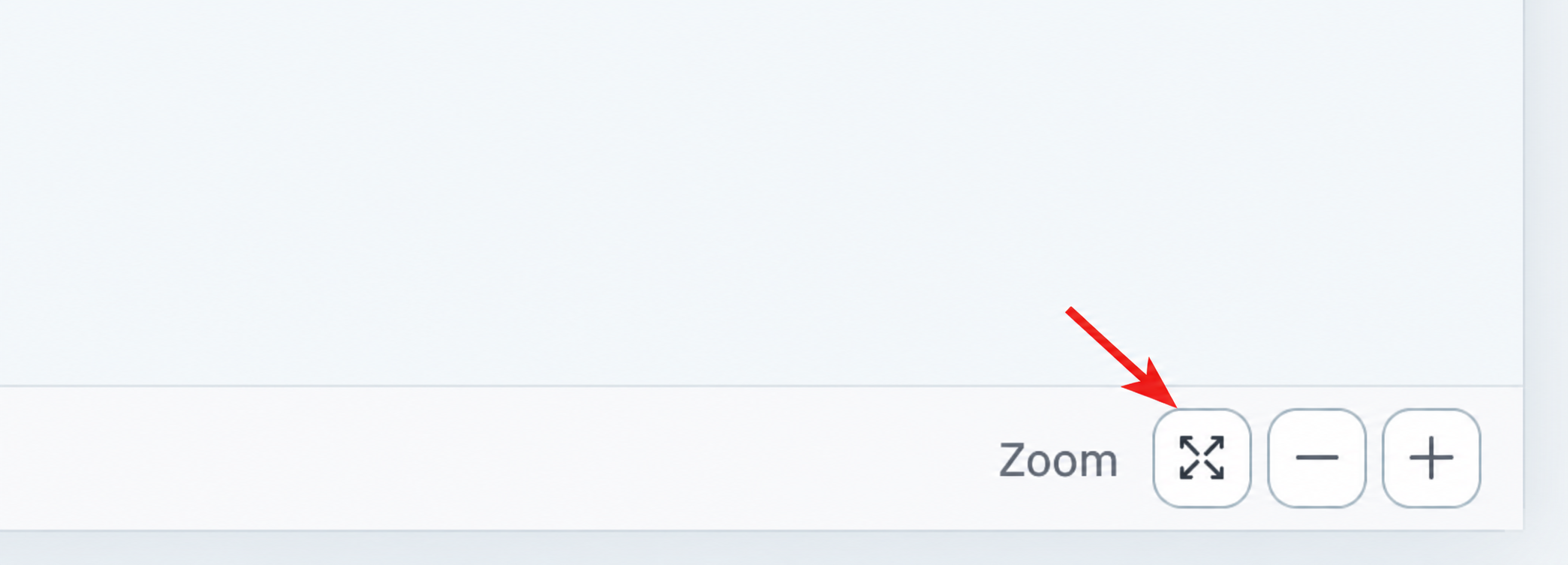

• Klik op Schema passend maken (de reset-zoomknop met vier diagonale pijlen) om het volledige schema opnieuw passend en gecentreerd in beeld te brengen.

Het schema verschuiven

• Sleep op het tekenblad om het schema te verschuiven.

5.5 Symbolen selecteren

• Één symbool: klik erop in de selectiemodus (druk eerst Escape als je in invoegmodus zit).
• Volledige tak: selecteer een symbool en druk op S om het geselecteerde symbool samen met de onderliggende tak te selecteren. Of selecteer een symbool en klik opnieuw op hetzelfde symbool.

Een geselecteerd symbool wordt aangeduid met een blauwe omlijning.

5.6 Symbolen verwijderen

1. Selecteer het symbool of de symbolen die je wil verwijderen.
2. Druk op Delete of Backspace, of klik op de Verwijderen-knop in de werkbalk.

5.7 Symbolen herschikken

• Pijltjestoetsen: herschik het geselecteerde symbool binnen de boomstructuur van het schema.

5.8 Symbolen kopiëren

1. Selecteer de symbolen die je wil kopiëren.
2. Druk op Ctrl+C (Mac: ⌘C) om te kopiëren, of Ctrl+X (Mac: ⌘X) om te knippen.
3. Op het tekenblad verschijnen invoegpunten.
4. Klik op een invoegpunt om het symbool op die positie in te voegen.

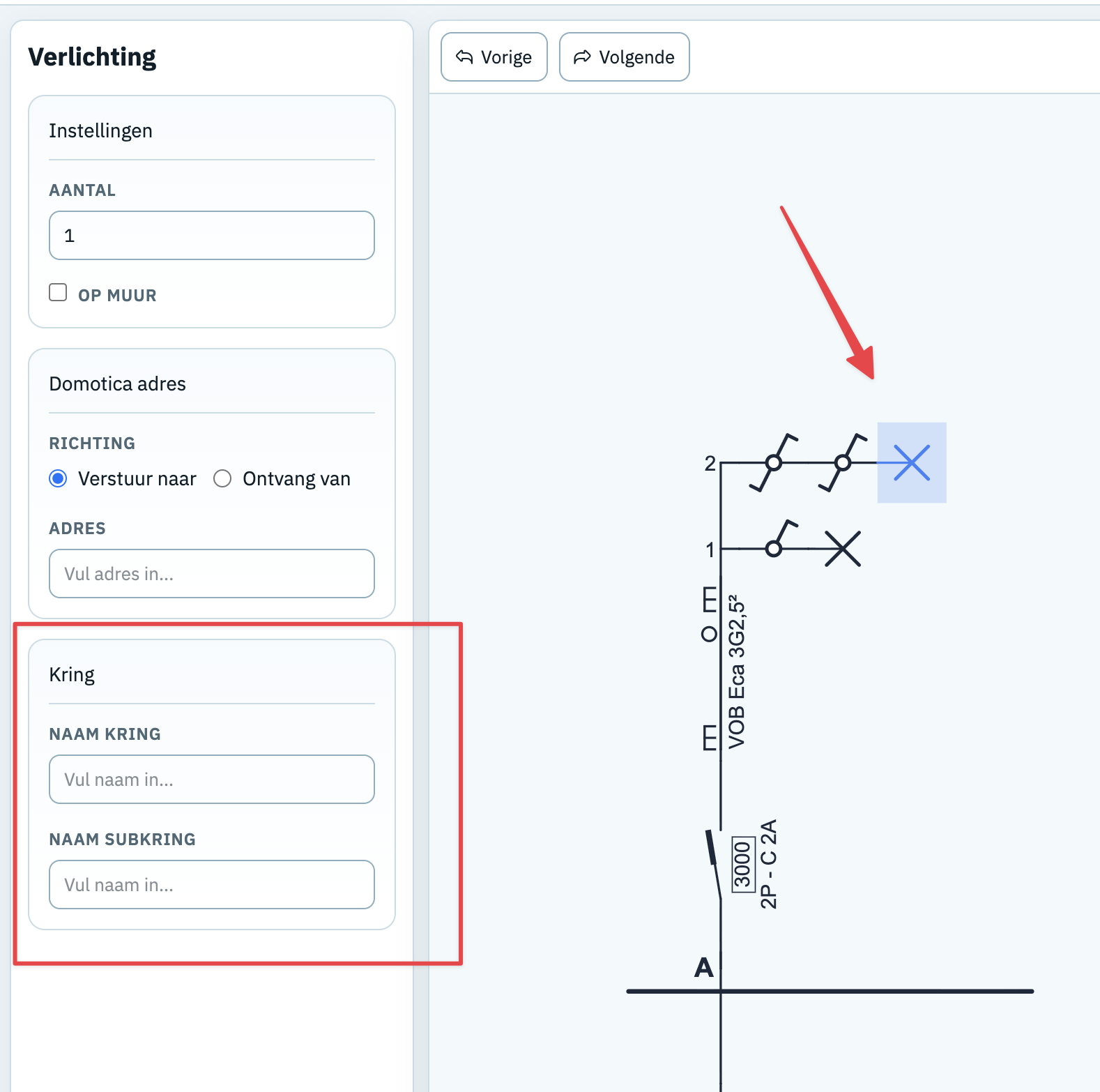

5.9 Kringen en subkringen

Elke verticale lijn in het eendraadschema stelt een kring voor. Kringen worden automatisch alfabetisch aangeduid (A, B, C, …).

Je kan die automatische aanduiding overschrijven via 'Kring Letter' in de eigenschappenlijst. Een manueel gekozen letter blijft behouden, ook wanneer andere kringen automatisch opnieuw worden genummerd. Maak het veld opnieuw leeg om de kring weer automatisch te laten nummeren.

De symbolen die op een kring hangen, vormen subkringen. Elk subcircuit krijgt automatisch een opeenvolgend nummer.

De snelste manier om een kringnaam aan te passen, is een symbool op die kring te selecteren. Scroll in de eigenschappenlijst links naar de sectie 'Kring' en wijzig daar 'Naam kring'. Via 'Naam subkring' kan je op dezelfde plaats ook de naam van de bijbehorende subkring aanpassen. Je kan kring- en subkringnamen daarnaast beheren via het tabblad Kringen.

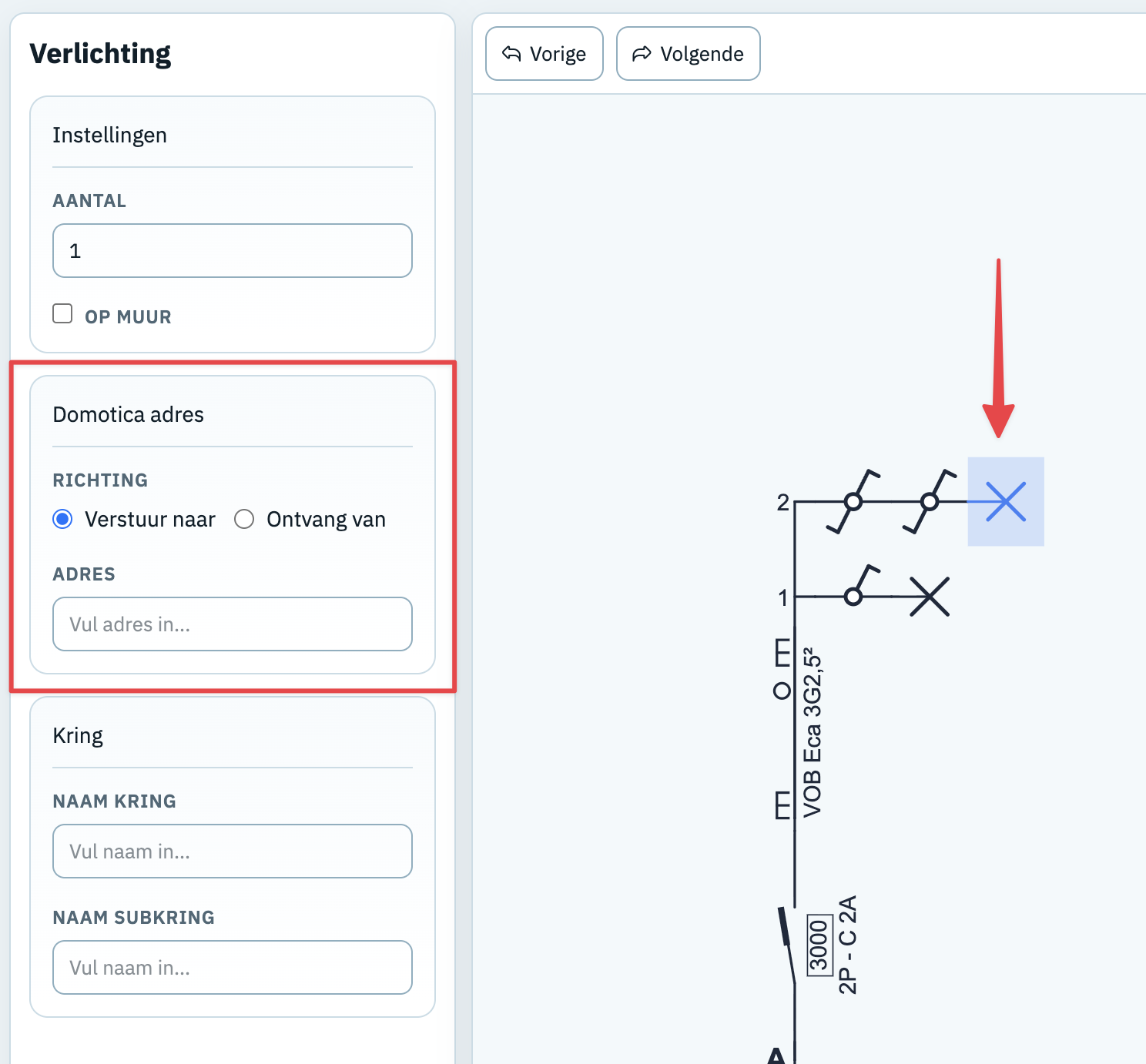

5.10 Domotica-adressen

Aan elk symbool kan je een domotica adres koppelen. Je kan hierbij telkens aangeven of het symbool een signaal verstuurt naar het adres of een signaal ontvangt van het adres. Je kan adressen tonen of verbergen via de werkbalkknop 'Domotica-adressen'.

Wanneer er al domotica-adressen in je project gebruikt worden, krijg je die ook als suggestie te zien bij het invullen.

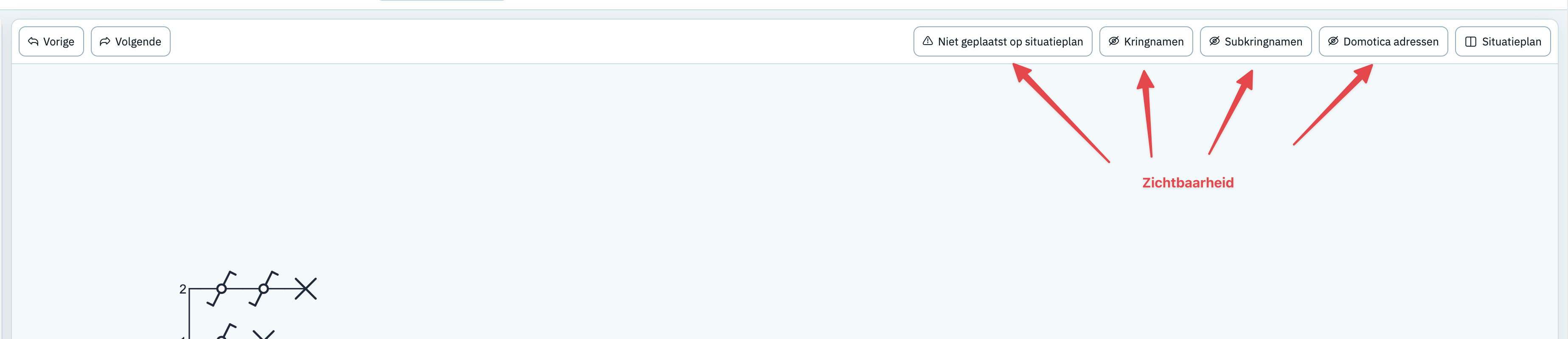

5.11 Zichtbaarheidsopties

Met de schakelaars in de werkbalk kan je het volgende tonen of verbergen:

• Kringnamen — de naam van elke kring die boven elke kring wordt getoond
• Subkringnamen — de naam van subkringen die naast elke subkring wordt getoond
• Domotica-adressen — de adressen gekoppeld aan symbolen. Deze worden typisch onder elk symbool getoond samen met een pijltje dat aangeeft of het symbool een signaal verstuurt naar het adres of een signaal ontvangt van het adres.

5.12 Het schema over meerdere pagina's

Als je schema te groot wordt voor één pagina, wordt het automatisch over meerdere pagina's verdeeld bij het afdrukken.

Je kan de locatie van de pagina breekpunten ook handmatig wijzigen door met jouw muis een breekpuntlijn te verslepen. Zo bepaal je zelf waar een nieuwe pagina begint in de afdruk van het eendraadschema.

Een handmatig geplaatst breekpunt kan je verwijderen door erop te dubbelklikken. Daarna wordt de lijn opnieuw automatisch geplaatst.

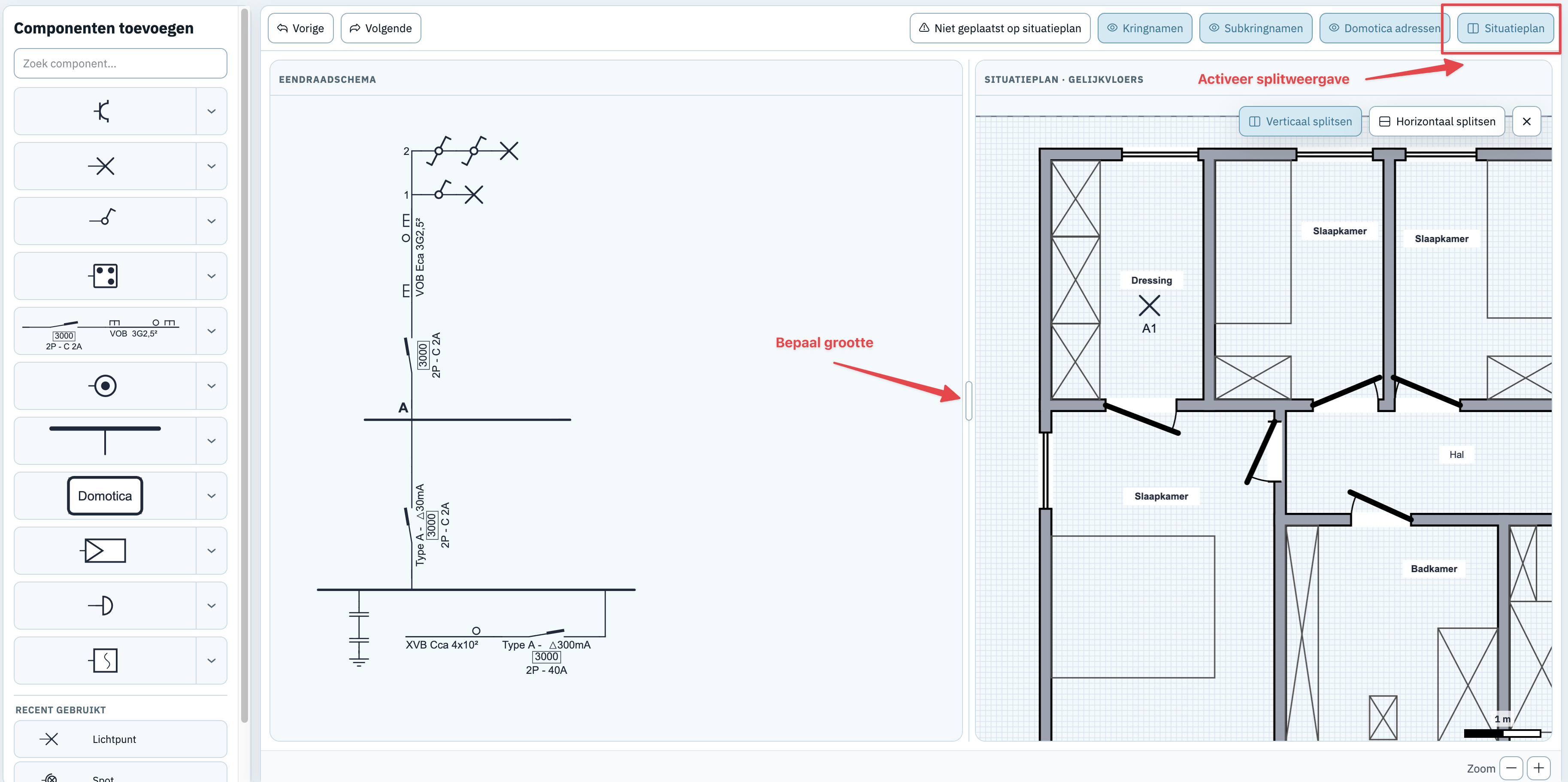

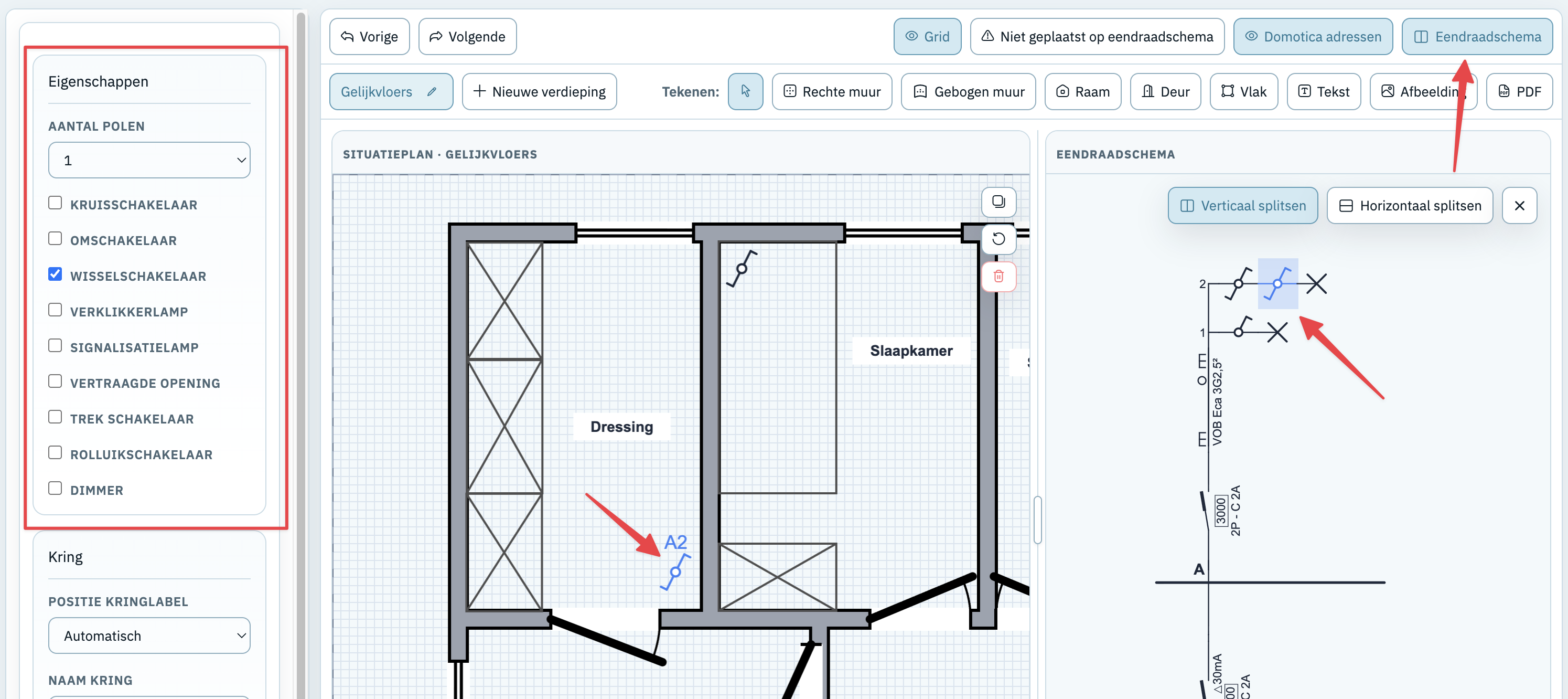

5.13 Splitschermweergave

Klik op de knop 'Situatieplan' in de werkbalk om het scherm te splitsen. Links zie je dan het eendraadschema, rechts het situatieplan. Dit is handig om gelijktijdig op beide te werken en de koppeling tussen schema en plan te controleren.

Een geselecteerd symbool wordt gelijktijdig gemarkeerd in beide schermen. Indien er meerdere verdiepingen zijn, kan je in het splitscherm rechts ook tussen de verdiepingen wisselen.

Indien er vrij geplaatste symbolen op het situatieplan zijn, kan je deze ook rechts in het situatieplan selecteren en direct links in het eendraadschema invoeren.

Klik opnieuw op de knop om de splitschermweergave uit te schakelen.

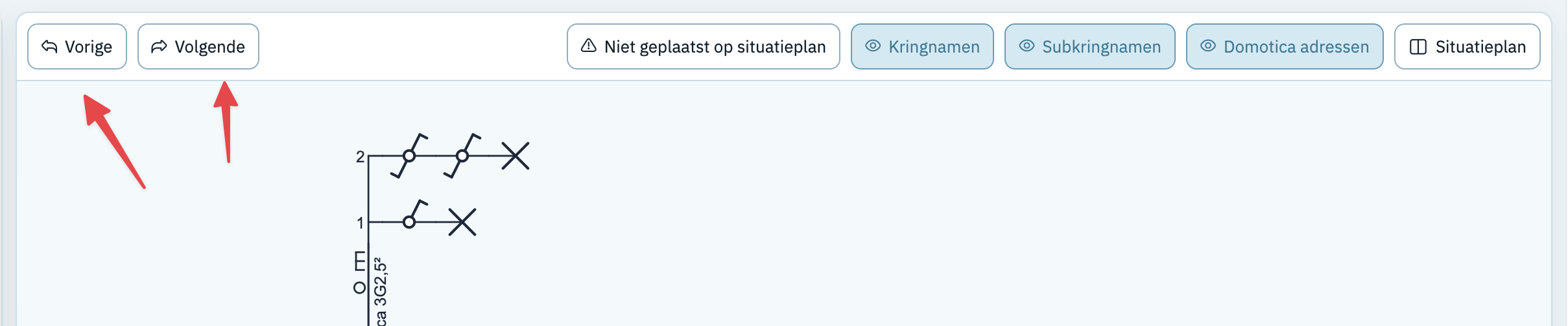

5.14 Wijzigingen ongedaan maken

• Ongedaan maken: Ctrl+Z (Mac: ⌘Z) of de knop "Vorige" bovenaan
• Opnieuw uitvoeren: Ctrl+Shift+Z (Mac: ⌘⇧Z) of Ctrl+Y of de knop "Volgende" bovenaan

6. Situatieplan

Klik op het tabblad 'Situatieplan' om het situatieplan te openen.

Demo: open het situatieplan

6.1 Overzicht van de interface

Het scherm bestaat uit twee delen:

• Links: de tekentools en de lijst van symbolen uit het eendraadschema en vrij te plaatsen symbolen.
• Rechts: het tekenblad met het grondplan.

Bovenaan vind je de verdiepingstabs en de werkbalk met tekentools. Onderaan kan je schaal, symboolgrootte en zoom aanpassen.

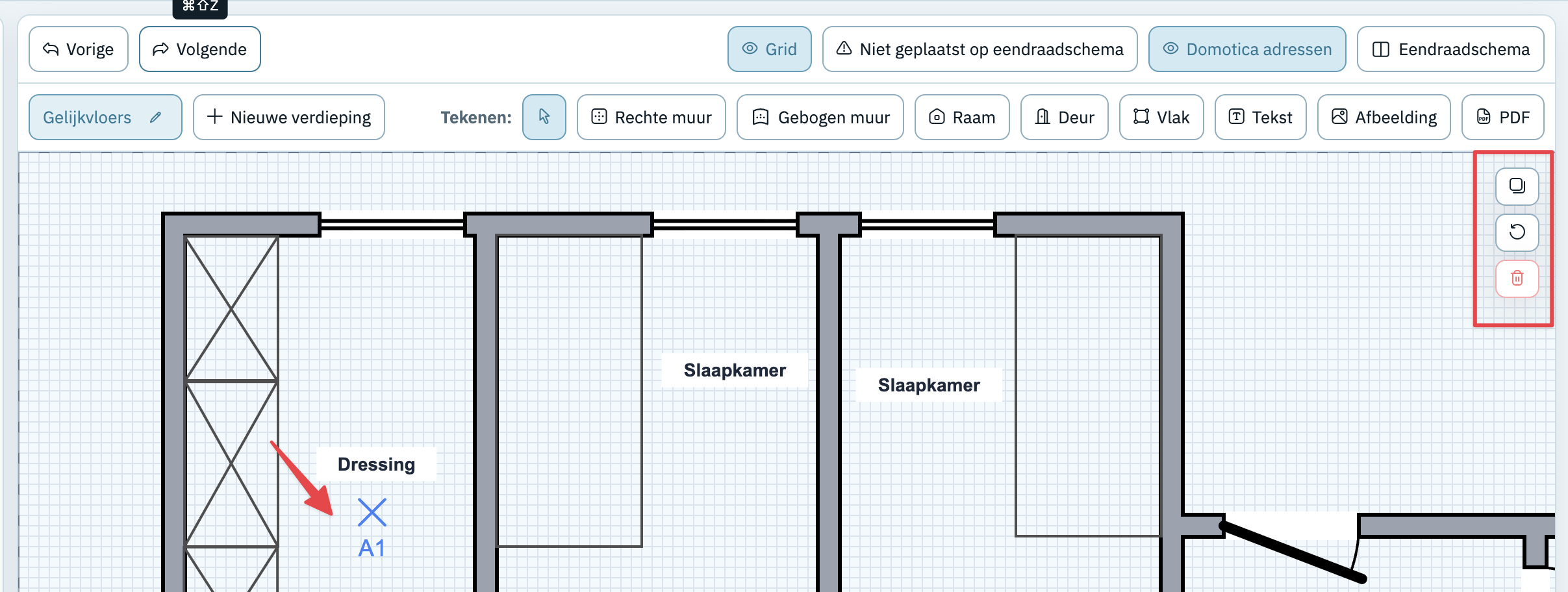

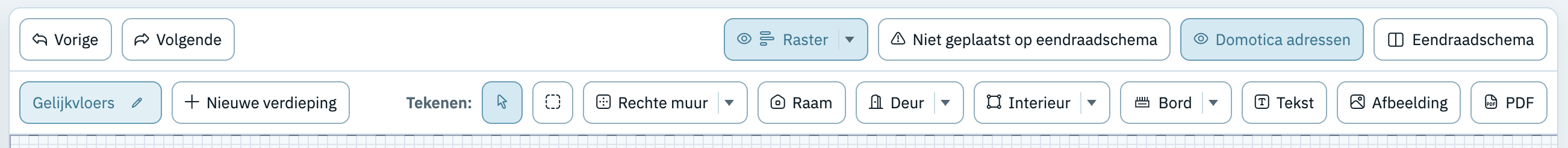

6.2 Werkbalk

Tekentools:

Weergave- en workflowknoppen:

Selectie-acties (wanneer iets geselecteerd is):

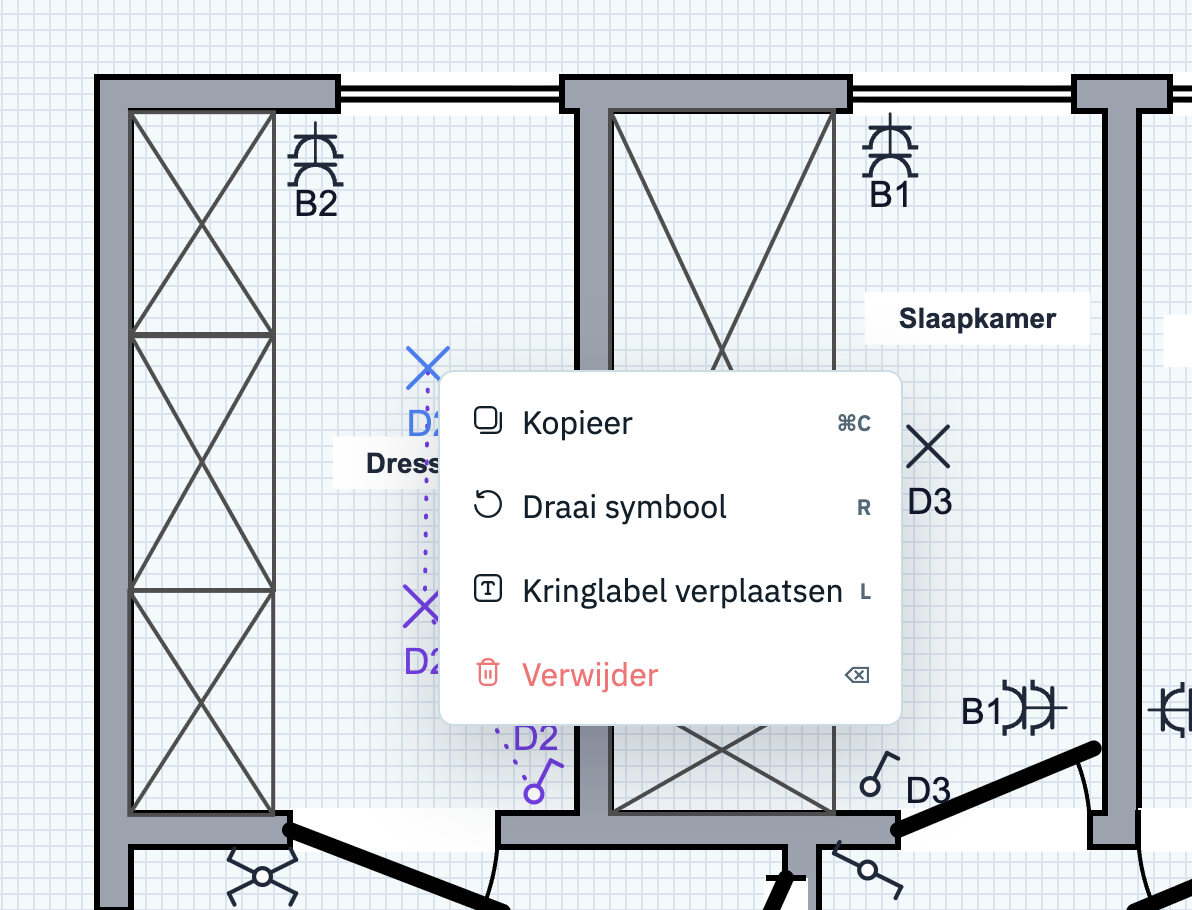

Actiemenu met de rechtermuisknop

Klik met de rechtermuisknop op een element in het situatieplan om een contextmenu met beschikbare acties te openen. Afhankelijk van wat je selecteert kan je daar bijvoorbeeld kopiëren, groeperen, degroeperen, draaien, een bijna rechte muur rechtzetten, deurinstellingen omwisselen, het kringlabel verplaatsen of verwijderen.

Open je het menu op een element dat deel uitmaakt van een meervoudige selectie, dan blijven de andere geselecteerde elementen mee geselecteerd zodat je de actie op de volledige selectie kan uitvoeren.

Meerdere elementen selecteren

Gebruik de selectietool en houd Ctrl ingedrukt (Mac: ⌘) terwijl je elementen op het situatieplan aanklikt. Elk aangeklikt element wordt toegevoegd aan de selectie; klik met dezelfde toets opnieuw op een geselecteerd element om het uit de selectie te halen. Klik je zonder Ctrl of ⌘, dan start je opnieuw met één geselecteerd element.

Je kan verschillende soorten elementen combineren, zoals muren, ramen, deuren, vlakken, tekst, borden, vrije symbolen en geplaatste elektrische symbolen. Versleep één van de geselecteerde elementen om de volledige selectie samen te verplaatsen. Met Escape maak je de selectie leeg.

6.3 Het grondplan tekenen

Muren tekenen

1. Selecteer de tool 'Rechte muur'.
2. Klik op het tekenblad om het startpunt van de muur te plaatsen.
3. Beweeg je muis en klik opnieuw om het eindpunt van de muur aan te geven.

Voor een gebogen muur kies je 'Gebogen muur'. Je plaatst dan eerst start- en eindpunt en bepaalt daarna de kromming.

Deuren en ramen toevoegen

1. Selecteer de tool 'Deur' of 'Raam'.
2. Klik op het plan om het beginpunt aan te geven en klik opnieuw om het eindpunt van het deur- of raamsegment te bepalen.

Vlakken en tekst

Gebruik Vlak voor aanduidingen zoals kastruimtes of technische zones. Gebruik Tekst voor vrije annotaties op het plan.

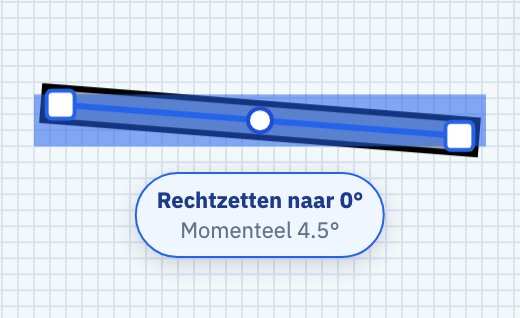

Recht tekenen met de waterpashulp

Muren, ramen, deuren en trappen wil je bijna altijd perfect horizontaal of verticaal. Daarvoor heb je twee mogelijkheden, die je gerust door elkaar kan gebruiken:

• Per lijn, met de Shift-toets: houd Shift ingedrukt terwijl je tekent. De lijn wordt dan hard vergrendeld op horizontaal of verticaal. Handig wanneer je maar af en toe een perfect rechte muur nodig hebt.
• Voor je hele plan, met de waterpashulp: zet de waterpashulp aan. Lijnen klikken dan vanzelf vast zodra je dicht bij 0° of 90° komt, zonder dat je een toets moet vasthouden.

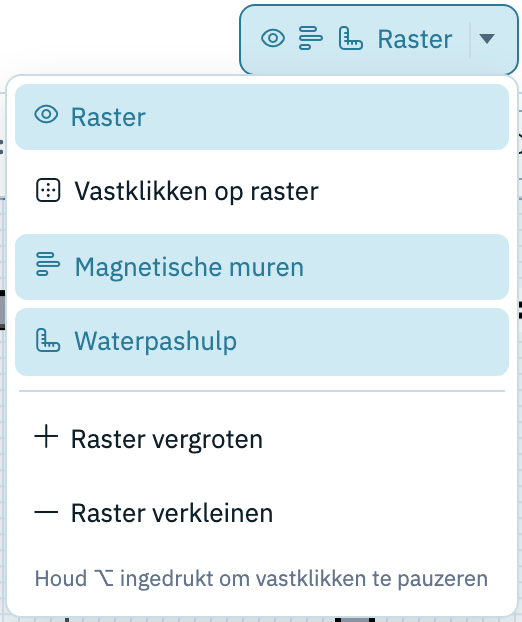

De waterpashulp zet je aan via het menu bij de knop 'Raster' in de werkbalk. Ze staat standaard uit; zodra ze aan staat, verschijnt er een klein icoontje op de rasterknop.

Staat de waterpashulp aan, dan gebeurt er tijdens het tekenen het volgende:

• Kom je met je lijn tot ongeveer 5° van de horizontale of verticale as, dan klikt ze vanzelf vast op 0° of 90°.
• Ze laat pas weer los wanneer je duidelijk verder draait (ongeveer 7°), zodat de lijn niet heen en weer blijft springen.
• De correctie blijft beperkt: een punt wordt nooit meer dan ongeveer 40 cm op ware grootte verschoven, en nooit meer dan een kleine sprong op het scherm. Een muur die echt schuin ligt, blijft dus schuin.

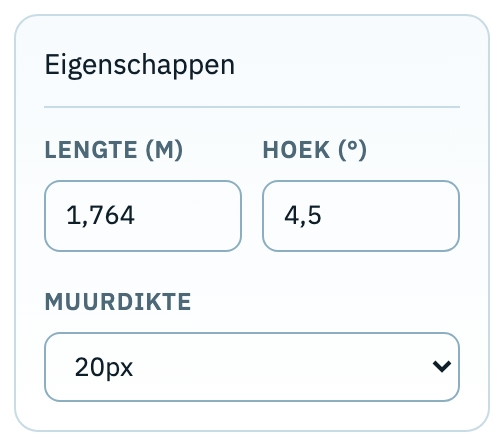

• Naast je lijn zie je tijdens het tekenen de lengte én de hoek, zodat je meteen ziet of ze recht staat.

De waterpashulp werkt zowel bij het tekenen van een nieuwe rechte muur, raam, deur of trap, als bij het verslepen van een eindpunt van een bestaand element. Op gebogen muren heeft ze geen effect.

Toetsen tijdens het tekenen en verslepen:

• Shift ingedrukt houden vergrendelt de lijn hard op horizontaal of verticaal, of de waterpashulp nu aan of uit staat. Bij de lengte verschijnt dan de vermelding 'vergrendeld'.
• Alt (Mac: ⌥) ingedrukt houden pauzeert alle vastklikken: raster, magnetische muren én waterpashulp. Zo plaats je een punt exact waar je het wil. Alt heeft altijd voorrang op Shift.

Een bijna rechte muur rechtzetten

Ligt een muur, raam, deur of trap net niet recht — bijvoorbeeld overgetrokken van een geïmporteerd plan — dan kan je die achteraf rechtzetten. Selecteer het element met de selectietool. Ligt het bijna recht, dan verschijnt er onder het element een knopje 'Rechtzetten naar 0°' of 'Rechtzetten naar 90°', met daaronder de huidige hoek (bv. 'Momenteel 4.5°'). Zweef je met de muis over dat knopje, dan zie je vooraf in het grijs waar het element terechtkomt; klik erop om het recht te zetten. Dezelfde actie vind je met de rechtermuisknop onder 'Rechtzetten'.

Het knopje verschijnt alleen bij een afwijking tot ongeveer 7°. Ligt een muur duidelijk schuin, dan gaat 1draad ervan uit dat dat de bedoeling is.

Bij het rechtzetten houdt 1draad rekening met de rest van je plan:

• Sluit het element aan op een ander element, dan draait het rond dat aansluitpunt zodat de verbinding behouden blijft. Sluit het aan beide kanten aan, dan wordt het drukste knooppunt als draaipunt gebruikt. Staat het los, dan draait het rond zijn middelpunt.
• Elementen die op het verplaatste eindpunt aansluiten, schuiven mee.
• Ramen en deuren die in de muur zitten, draaien mee en blijven correct in de muur liggen.

Wil je een exacte hoek in plaats van 0° of 90°, vul dan in het instellingenpaneel links het veld 'Hoek (°)' in (zie Elementen aanpassen).

6.4 Een plattegrond importeren

Als je een bestaand grondplan hebt, kan je dit importeren als achtergrond:

• Afbeelding importeren: klik op de tool 'Afbeelding importeren' en selecteer een afbeeldingsbestand.
• PDF importeren: klik op 'PDF importeren' en selecteer een PDF-bestand. In het volgende scherm kan je aanduiden welke pagina's uit het PDF-document je wil importeren.

Na het kiezen van een bestand bepaal je hoe 1draad het moet gebruiken:

• als extra afbeelding op de huidige verdieping
• als nieuwe verdieping
• bij PDF-import: elke geselecteerde pagina als aparte nieuwe verdieping

De geïmporteerde afbeeldingen kan je daarna verplaatsen, schalen en indien nodig opnieuw verwijderen. Een geïmporteerde PDF-pagina wordt daarbij als achtergrondafbeelding op de verdieping geplaatst.

Ben je tevreden met de positie en schaal, dan kan je de achtergrond vergrendelen. Selecteer de afbeelding en klik op het slotje rechtsboven op de afbeelding, of gebruik in het instellingenpaneel de optie 'Locatie vergrendelen'. Een vergrendelde afbeelding blijft selecteerbaar, maar kan niet per ongeluk versleept of met de hoekpunten van formaat veranderd worden. Klik opnieuw op het slotje of zet 'Locatie vergrendelen' uit om de afbeelding weer te ontgrendelen.

6.5 Schaal instellen

Voor een correct situatieplan is het belangrijk de schaal goed in te stellen.

• Standaard schaal: 1draad gebruikt standaard een schaal van 1:50.
• Aangepaste schaal: klik op de schaalinstelling onderin het scherm en voer de gewenste schaal in (bv. 1:100).
• Symboolgrootte: onderaan kan je ook apart instellen hoe groot de symbolen op het plan weergegeven worden, zonder de planschaal te wijzigen.
• Laat passen in A4 / A3: onderaan in de balk vind je twee knoppen waarmee je het situatieplan automatisch laat inpassen binnen een A4- of A3-pagina. De schaal wordt dan aangepast zodat alle muren, symbolen en achtergrondafbeeldingen op de gekozen pagina passen. Handig om snel te controleren of je plan correct op één pagina geëxporteerd kan worden.

6.6 Elektrische symbolen plaatsen

De symbolen die je in het eendraadschema hebt toegevoegd, zijn beschikbaar in de symbolenlijst links. Zo breng je ze op het situatieplan:

1. Zoek het symbool op in de lijst. Symbolen zijn gegroepeerd per kring en subkring.
2. Klik op het symbool in de lijst om de plaatsingsmodus te activeren.
3. Klik op het gewenste punt op het grondplan om het symbool daar te plaatsen. Tijdens het plaatsen kan je ook op de R toets klikken om het symbool te draaien. De rechtermuisknop gebruiken heeft hetzelfde effect.

Een geplaatst symbool kan je verslepen naar een andere positie.

Wanneer je een geplaatst symbool op het situatieplan selecteert of er met de muis over zweeft, lichten de andere symbolen in hetzelfde subcircuit paars op.

Links kan je filteren op Alles, Geplaatst of Niet geplaatst. Zo zie je snel welke symbolen nog ontbreken op het situatieplan.

Om een symbool van het situatieplan te verwijderen zonder het uit het eendraadschema te wissen: selecteer het op het situatieplan en druk op Delete.

6.7 Vrije symbolen

Met vrije symbolen kan je omgekeerd werken: je plaatst eerst symbolen op het situatieplan en koppelt ze daarna aan het eendraadschema.

1. Selecteer een symbooltype uit de bibliotheek in de linkerkolom.
2. Klik op het situatieplan om het symbool te plaatsen.
3. Het symbool staat nu als vrij symbool op het plan. Je kan het daarna koppelen aan een kring in het eendraadschema.

Deze vrije symbolen verschijnen later in het eendraadschema onder de lijst 'Alleen op situatieplan geplaatst', zodat je ze daar makkelijk kan overnemen.

6.8 Meerdere verdiepingen

Je kan voor elke verdieping een apart grondplan bijhouden.

• Klik op de knop + Nieuwe verdieping om een nieuwe verdieping toe te voegen.
• Klik op de naam van een verdieping om er naartoe te navigeren.
• Klik op het potlood-icoon naast een verdiepingnaam om deze te hernoemen.
• Klik op het ×-icoon naast een verdiepingnaam om de verdieping te verwijderen.

Elke verdieping heeft een eigen achtergrond, eigen grondelementen en eigen geplaatste symbolen.

6.9 Kopiëren en plakken

• Voor muren, ramen, deuren, placeholders en tekstvakken kan je Ctrl+C (Mac: ⌘C) en Ctrl+V (Mac: ⌘V) gebruiken om te kopiëren en te plakken, ook naar een andere verdieping.
• Voor geplaatste elektrische symbolen activeert Ctrl+C een nieuwe plaatsingsmodus voor een kopie van dat symbool.

6.10 Elementen aanpassen

Wanneer je een element selecteert, verschijnt links het instellingenpaneel. Daar kan je onder meer:

• de lengte van muren, ramen en deuren numeriek instellen
• de hoek van een muur, raam, deur of trap numeriek instellen via het veld 'Hoek (°)' naast de lengte. Het element draait daarbij rond hetzelfde draaipunt als bij Rechtzetten, zodat aansluitende muren en de ramen en deuren in de muur mee volgen.
• een deur omzetten naar deur of poort
• de draairichting van een deur horizontaal of verticaal spiegelen
• een placeholder een naam, breedte, hoogte en kruis geven
• een tekstvak aanpassen qua tekst, lettergrootte, vet/cursief en rotatie
• een achtergrondafbeelding schalen, vergrendelen, ontgrendelen of verwijderen
• de positie van een kringlabel rond een geplaatst symbool aanpassen

6.11 Weergaveopties

Via de knoppen bovenaan kan je:

• het raster tonen of verbergen
• Vastklikken op raster aan- of uitzetten. Wanneer dit actief is, vallen getekende punten, geplaatste symbolen en verplaatsingen op de dichtstbijzijnde rasterpunten. In hetzelfde rastermenu kan je het raster vergroten of verkleinen.
• Magnetische muren aan- of uitzetten. Wanneer dit actief is, zoeken muren, ramen en deuren tijdens het tekenen of verplaatsen automatisch aansluiting op bestaande horizontale of verticale wandassen. Deze optie staat standaard aan.
• de Waterpashulp aan- of uitzetten. Wanneer die actief is, klikken muren, ramen, deuren en trappen vanzelf vast op 0° of 90° zodra je er dicht genoeg bij komt. Deze optie staat standaard uit. Zie Recht tekenen met de waterpashulp.
• domotica-adressen op het plan tonen of verbergen
• componenten aanduiden die nog niet op het eendraadschema voorkomen

6.12 Splitschermweergave

Klik op de knop 'Eendraadschema' om het situatieplan en het eendraadschema naast elkaar te tonen.

In deze weergave blijven selecties gekoppeld: kies je een symbool op het plan, dan zie je meteen waar het in het eendraadschema hoort, en omgekeerd.

Bovendien kan je in het eendraadschema een ongeplaatst symbool selecteren en dit symbol direct plaatsten op het situatieplan

7. Kringen

Klik op het tabblad 'Kringen' voor een overzicht van alle kringen en subkringen van het project.

Demo: open de kringenpagina

Overzicht

De kringenpagina toont een hiërarchische lijst:

• Kringen — de verticale lijnen in het eendraadschema, aangeduid met een letter (bv. kring A, kring B, …)
• Subkringen — de genummerde vertakkingen binnen een kring, aangeduid met een nummer achter de kringletter (bv. A1, A2, B1, …)

Hoe kringen ontstaan

Je maakt geen kringen aan via de kringenpagina. Kringen en subkringen worden automatisch aangemaakt wanneer je componenten toevoegt aan het eendraadschema en daarbij een kring- of subkringlabel toewijst. De kringenpagina toont automatisch alle kringen die op die manier in het schema aanwezig zijn.

Een kring hernoemen

De snelste manier is om in het eendraadschema een symbool op de gewenste kring te selecteren. Scroll in de eigenschappenlijst links naar de sectie 'Kring' en pas onderaan het veld 'Naam kring' aan.

Je kan een kring ook hernoemen via het tabblad 'Kringen': klik daar op de naam van de kring en geef een nieuwe naam in (bv. "Verlichting woonkamer" of "Stopcontacten keuken"). De nieuwe naam verschijnt op het eendraadschema en op alle afgedrukte documenten.

Elke kring en elke subkring kan een eigen naam krijgen. Het label (bv. "A1") en de naam staan los van elkaar: het label bepaalt de volgorde en de structuur, de naam beschrijft de functie.

Een kringletter manueel instellen

Wil je een kring een vaste letter geven, selecteer dan een symbool op die kring in het eendraadschema of situatieplan en vul 'Kring Letter' in bij de kringinstellingen. De kringenpagina markeert zo'n kring met 'Manueel label'.

Maak het veld 'Kring Letter' leeg om terug te keren naar de automatische aanduiding. Wanneer je een letter kiest die al automatisch in gebruik is, kan 1draad voorstellen om de positie van beide kringen te verwisselen.

Een subkring hernoemen

Klik op de naam van een subkring om deze te bewerken. Subkringen krijgen standaard het label van de bovenliggende kring met een nummer (bv. A1, A2). Je kan elke subkring een eigen beschrijvende naam geven.

Kringen in- en uitklappen

Klik op het pijltje naast een kring om de bijbehorende subkringen te tonen of te verbergen. Dit maakt het overzicht overzichtelijker bij projecten met veel subkringen.

8. Materiaallijst

Klik op het tabblad 'Materiaallijst' om een automatisch gegenereerd overzicht te bekijken van alle materialen in het project.

Demo: open de materiaallijst

Hoe de lijst werkt

De materiaallijst wordt automatisch opgesteld op basis van de symbolen in het eendraadschema. Je hoeft niets handmatig in te voeren. De lijst wordt bijgewerkt zodra je wijzigingen aanbrengt in het schema.

Identieke componenten worden automatisch samengevoegd: twee identieke zekeringen van hetzelfde type en dezelfde waarde verschijnen als één rij met aantal 2, niet als twee aparte rijen. Twee componenten worden als identiek beschouwd als ze hetzelfde type én dezelfde ingestelde eigenschappen hebben — het kringlabel speelt daarin geen rol. Een component in kring A en een identiek component in kring C worden dus samengevoegd.

Per rij in de lijst zie je:

• Een visueel symbool van het component
• Het aantal (bv. "3×")
• De naam van het component
• De specificaties: de relevante eigenschappen zoals kabeltype, ampèrewaarde, vermogen, … (enkel de eigenschappen die zinvol zijn voor de materiaallijst worden getoond)

De lijst is gesorteerd op naam en specificaties, zodat gelijkaardige componenten bij elkaar staan.

Aantal aanpassen

Voor de meeste componenten wordt het aantal automatisch geteld op basis van het aantal keer dat het symbool in het schema voorkomt. Bij sommige componenten kan je het aantal handmatig overschrijven via de eigenschappenlijst in het eendraadschema.

Gebruik

De materiaallijst kan je afdrukken of exporteren als PDF via de Afdrukken-pagina. De PDF toont de lijst in een twee-kolomsindeling met symboolweergave, aantal, naam en specificaties per component.

9. Uitwendige invloeden

Het tabblad 'Uitwendige invloeden' bevat de inventaris van uitwendige invloedsfactoren voor het dossier. Deze pagina is bedoeld voor niet-huishoudelijke installaties waar de bijzondere omstandigheden van lokalen of zones expliciet moeten worden vastgelegd.

9.1 Wanneer is dit tabblad zichtbaar?

Het tabblad verschijnt alleen wanneer in Projectgegevens bij Type installatie de optie Niet-huishoudelijke installatie geselecteerd is. Voor een huishoudelijke installatie verbergt 1draad het tabblad, omdat het AREI voor gewone woningen met vaste standaardwaarden werkt.

9.2 Inventaris invullen

Per plaats of lokaal voeg je een rij toe. 1draad maakt daarbij onderscheid tussen publiek toegankelijke en niet publiek toegankelijke plaatsen.

• Vul eerst de plaats of het lokaal in, bijvoorbeeld werkplaats, keuken of technische ruimte.
• Kies daarna alleen de uitwendige invloeden die van toepassing zijn. De kolommen zijn gegroepeerd volgens Omgeving, Gebruik en Constructie.
• Laat een invloed leeg wanneer er geen bijzondere factor gemeld moet worden.

9.3 Exporteren

Op de Afdrukken-pagina kan je het inventarisblad opnemen in het PDF-dossier. Deze optie is alleen beschikbaar voor projecten die als Niet-huishoudelijke installatie ingesteld zijn.

10. Domotica

Klik op het tabblad 'Domotica' voor een overzicht van alle domotica adressen in het project.

Demo: open de domoticapagina

Overzicht

De domoticapagina toont een tabel met alle domotica-adressen die in het project gebruikt worden. Per adres zie je welke symbolen signalen naar dat adres sturen en welke symbolen signalen van dat adres ontvangen.

Per adres zie je dus een duidelijk onderscheid tussen:

• Inputadres: symbolen die signalen sturen naar dat adres (bv. een bewegingsdetector of drukknop die een signaal verstuurt)
• Outputadres: symbolen die signalen ontvangen van dat adres (bv. een lamp of relais dat aangestuurd wordt)

Per symbool in de tabel zie je het visuele symbool, de naam en het kringlabel waarin het zich bevindt. De rijen zijn gesorteerd op adres.

Adressen toewijzen

Je wijst adressen toe aan individuele symbolen via de eigenschappenlijst in het eendraadschema of het situatieplan (zie Domotica adressen). Een adres is een vrij in te vullen tekstveld — je typt het adres in het formaat dat jouw domoticasysteem verwacht.

Tijdens het invullen verschijnen de bestaande adressen uit het project als suggestie, zodat je hetzelfde adres eenvoudig aan meerdere symbolen kan koppelen.

Exporteren

Het domotica-overzicht kan je afdrukken of exporteren als PDF via de Afdrukken-pagina.

11. Afdrukken & Exporteren

Klik op het tabblad 'Afdrukken' om het afdrukscherm te openen.

Demo: open de afdrukpagina

Wat kan je afdrukken of exporteren?

Papierformaat en inhoud kiezen

Op de afdrukpagina kies je eerst het papierformaat:

• A4
• A3

Daarna kies je welke onderdelen in de PDF moeten komen. Je kan alles tegelijk selecteren, of alleen bepaalde onderdelen opnemen.

Voor sommige onderdelen zijn extra opties beschikbaar:

• bij het eendraadschema: kringnamen, subkringnamen en domotica-adressen mee afdrukken
• bij het situatieplan: domotica-adressen mee afdrukken en de optie 'Situatieplan verkleinen zodat deze volledig past op A4' gebruiken om de situatieplanpagina automatisch te verkleinen zodat ze volledig op een A4-pagina past
• bij de kringenlijst: subkringnamen mee opnemen
• bij de uitwendige invloeden: het inventarisblad mee opnemen, alleen wanneer het project als niet-huishoudelijke installatie ingesteld is

PDF genereren

Klik op de gewenste documenten en klik op 'Exporteer PDF'. Je browser download het PDF-bestand.

Wanneer je het situatieplan opneemt, wordt elke verdieping als een aparte pagina in de PDF verwerkt.

Elke pagina van de PDF bevat onderaan de administratieve gegevens van de elektrische installatie, de installateur en het controleorganisme, samen met metadata zoals het stroomtype, de EAN-code, de versie en het paginanummer.

12. Account & Instellingen

Accountmenu

Klik op het gebruikersicoon rechtsboven om het accountmenu te openen. Daar zie je het e-mailadres waarmee je bent aangemeld en kan je afmelden.

Accountinstellingen

Via de pagina Account instellingen kan je je taal en je installateurgegevens beheren. Je opent deze pagina vanuit het projectenoverzicht via de link Account instellingen.

Je kan daar onder meer volgende gegevens beheren:

• naam
• adres
• ondernemingsnummer
• telefoon- en gsm-nummer
• e-mailadres

Deze gegevens worden automatisch ingevuld als installateurgegevens bij nieuwe projecten en gebruikt op de afdrukpagina's.

Extra gebruikers toevoegen

Wil je collega's toegang geven tot dezelfde projecten, dan kan je extra gebruikers toevoegen aan je account. Open vanuit het projectenoverzicht de link Gebruikers. Daar zie je welke gebruikers al gekoppeld zijn en welke uitnodigingen nog openstaan.

1. Klik op 'Gebruiker uitnodigen'.
2. Vul het e-mailadres van de nieuwe gebruiker in.
3. Klik op 'Uitnodiging versturen'.

De nieuwe gebruiker ontvangt een e-mail met een uitnodigingslink. Via die link kiest die persoon een wachtwoord en krijgt daarna toegang tot hetzelfde account, inclusief de projecten die aan dat account gekoppeld zijn.

Heeft iemand de uitnodiging nog niet geactiveerd, dan kan je die vanuit de pagina Gebruikers opnieuw versturen met 'Opnieuw uitnodigen'.

Uitloggen

Klik op 'Afmelden' in het accountmenu rechtsboven.

13. Overzicht Sneltoetsen

Algemeen

Eendraadschema

Situatieplan

14. Een noodstroomkring tekenen

Installaties met een thuisbatterij of een omvormer met een aparte back-upuitgang vragen een paar extra elementen op het schema: de omschakelmodule (ATS) op het verdeelbord, de back-upverbinding naar de omvormer, en de noodstroomkringen die bij netuitval gevoed blijven.

De symbolen

• Hybride omvormer — de omvormer met twee uitgangen: een gewone uitgang en een back-upuitgang. Het gewone AC/DC-symbool heeft er maar één en kan dus geen back-upverbinding krijgen. Zoeken op omvormer, back-up, noodstroom of EPS brengt je er ook.
• Omschakelmodule (ATS) — het verdeelbord dat bij netuitval van het net loskoppelt en overschakelt. Je vindt het in de symbolenbibliotheek ook terug via de zoektermen ATS, omschakelaar, transferschakelaar, automatische omschakelmodule en nog altijd back-up box.
• EPS systeem — zet de hele keten in één keer op het schema: het bord met de omschakelmodule, de beveiligingen, de leidingen en de hybride omvormer, al met elkaar verbonden.

Verbinden en ontkoppelen

Selecteer de hybride omvormer of het bord. 1draad tekent dan een stippellijn naar het open uiteinde met een knop erbij. Bij de omvormer heet die knop 'Verbind met omschakelmodule (ATS)', bij het bord 'Verbind met AC/DC'. Eén klik legt de verbinding.

Ontkoppelen doe je in het instellingenpaneel van het verbonden symbool, met de knop 'Omschakelmodule (ATS) ontkoppelen'.

Instellingen van het bord

Een gewoon verdeelbord maak je een omschakelmodule met de optie 'Met omschakelmodule (ATS)' in het instellingenpaneel. Via 'Tekst omschakelmodule (ATS)' pas je het opschrift aan; standaard staat daar Omschakelaar. Alles wat je op de rail achter de module plaatst, is een noodstroomkring.

In de aparte tekenhandleiding Een eendraadschema tekenen met een noodstroomkring vind je het principeschema, een checklist van wat er op het schema hoort te staan, het volledige stappenplan met schermafbeeldingen en de fouten die bij de keuring terugkomen.

Naar de handleiding noodstroomkring
